 随着固态照明工业领域的兴起与不断改进，发光二极管(LED)因其具有高效、节能、寿命长、环保等特点，已成为现今照明技术的可选方案，并被应用于照明。促使人们关注LED照明技术的一个关键因素是，其大大降低了能源的消耗，并可实现长期可靠的工作。    <<

    当然，采用LED照明，首先考虑的是其亮度、成本以及寿命。影响LED寿命的主要原因是其频繁启动瞬间的电流冲击，外界的各种浪涌脉冲，以及正常工作时的电流限制等，笔者在本文介绍的电路综合了这些因素，从电路设计上尽量避免大电流对LED照明灯具的冲击，并将其工作电流稳定在某一范围内，了目前LED照明灯具的亮度衰减问题，从而有效地延长其使用寿命。   <<

    LED均采用直流驱动，在市电与LED加一个电源适配器即LED驱动电源。它的功能是把交流市电转换成适合LED的直流电。通常驱动LED采用专用恒流源驱动芯片，受体积和成本等因素的限制，最经济实用的方法采用电容降压式电源。用它驱动小功率LED，具有不怕负载短路、电路简单等优点，而且一个电路能驱动1～70个小功率LED(但是，这种电源电路启动时的电流冲击，尤其是频繁启动，会给LED造成破坏。当然，采取适当的保护便可避免这种冲击)。

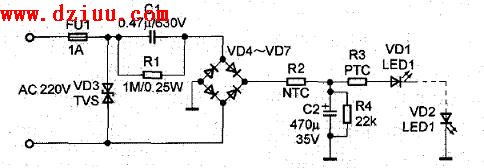

    电容降压式电源的典型电路如图1，C1为降压电容器(采用金属化聚丙烯电容)，R1为C1提供放电回路。电容C1为整个电路提供恒定的工作电流。电容 C2为电解电容，其耐压值取决于所串联的LED的个数(约为其总电压的1．5倍)，它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对 LED寿命的影响。R4为电容C2的泄流电阻，其阻值应随着LED个数的适当。    <<

    注意的是，该电路根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5Io，其中C的容量单位是uF，Io的单位是A。限流电容采用无极性电容，而且电容的耐压值须在630V。    <<

    电容降压电源是一种非隔离式电源，在通电瞬间会产生很大的电流，也所谓的浪涌电流。此外，外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号，有些浪涌会导致LED的损坏。    <<

而LED抗浪涌电流和抗反向电压能力都比较差，加强这的保护也非常重要，尤其是有些LED 灯装在户外(如LED路灯)。LED驱动电源要有抑制浪涌的侵入、保护LED不被损坏的能力。本电路用负温度系数热敏电阻来限制电流的突变，正温度系数热敏电阻自动调节电流大小，使之趋于某个特定的变化范围，在电源输入端并有瞬态电压抑制器以避免电压过载。   <<

(一)负温度系数热敏电阻保护    <<

    负温度系数热敏电阻简称NTC热敏电阻，NTC是Negative Temperature Coefficient的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，限制浪涌电流的最简单有效的方法是在线路输入端串联一只 NTC热敏电阻，如图1中的R2。    <<

在冷启动时，NTC热敏电阻呈现高阻抗，因而使浪涌电流得到限制。而当电流的热效应使NTC热敏元件的温度升高，NTC阻值急剧下降时，对系统的电流限制作用会较小。NTC热敏电阻在热态下的阻抗并不是零，故会产生功率损耗，当然，这种损耗是很小的。    <<

(二)正温度系数热敏电阻保护
   <<

    正温度系数热敏电阻PTC(Positive Temperature Coefficient)是指在某一温度下电阻急剧、具有正温度系数的热敏电阻。为使电路中的电流在正常工作下趋于稳定，本电路还采用了PTC热敏电阻，如图1中的R3。电流通过PTC热敏电阻后引起温度升高，即发热体的温度上升，当超过居里点温度后，电阻，从而限制电流，于是电流的下降导致元件温度降低，电阻值的减小又使电路电流，元件温度又升高，周而复始，具有使温度保持在特定范围的功能。    <<

    正常下，PTC元件串接在电路中，呈低阻，保证电路正常工作；当电路发生短路或窜入异常大电流时，PTC元件的自热使其阻抗把电流限制到足够小，起到过电流保护作用。当产生过电流的故障得到排除，PTC元件自动复原到低阻。既避免了维护更换，也避免了引起电路损坏的持续循环的开闭。    <<

(三)瞬态电压抑制器保护    <<

    瞬态电压抑制器(Transient Voltage Suppressor)，简称TVS，是在稳压管基础上发展起来的一种高效保护器件，主要用于对电路元件进行快速过压保护。当TVS管两极受到反向瞬态高能量冲击时，它能以10-12s量级的速度将两极间的高阻抗变为很低的阻抗，吸收高能量的浪涌，将两极间的电压钳位于个预定值，保护电子线路中的元器件免受各种浪涌脉冲的冲击而损坏。
   <<

    对于过压保护这一，本电路在电源输入端并联了TVS，如图1中的VD3，这样可以将电压维持在TVS最大承受范围之内，当出现电压高于TVS击穿点的过压现象时，可以让电流流经TVS，借此保护LED照明灯具。

    实验表明，将指针万用表串入电路后，在电路通电瞬间，指针突然偏转大角度的现象得到明显的改善，有效地防止了浪涌电流对LED的冲击。，启动一段时间后，电流有所下降，并趋于稳定。在器件的选用，用1W的金属膜电阻或线绕电阻代替NTC也可达到要求，过压保护选用TVS压敏电阻均可。    <<

在线路板设计，注意的是，高压输入部分(即电源输入端到整流桥部分)应尽量远离的负载电路，而且在允许的下，高压输入部分导线间的距离应保证在1 mm。   <<

>>
