车载逆变器电路及工作原理 <<
车载逆变器指标: <<
输入电压：DC 10V～14.5V； <<
输出电压：AC 200V～220V±10％； <<
输出频率：50Hz±5％； <<
输出功率：70W～150W； <<
转换效率：大于85％； <<
逆变工作频率：30kHz～50kHz。
<<

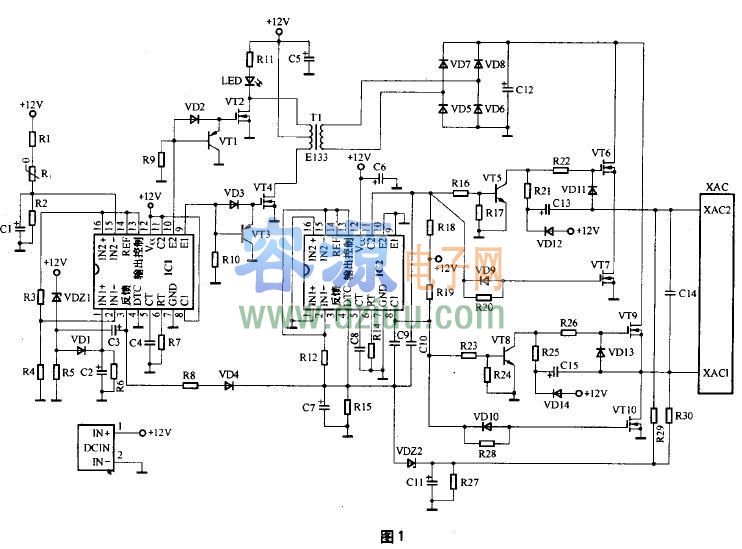

目前市场上销售量最大、最的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。一款最的车载逆变器电路原理图见图1。 <<
温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。
<<
>>
