基于BA1404 1000米小型立体声调频发射机

基于BA1404 1000米小型立体声调频发射机   <<

今天向调频发烧友们介绍一款用BA1404制作调频立体声发射电路，BA1404为调频立体声发射专用集成电路,工作性能优良,也常用于无线电遥控.BA1404所需工作电源电压低1.5V～3V,功耗小,电路结构完善,所需外接元件少,工作稳定可靠. 不过想用好BA1404应注意以下事项：   <<

 (1)使发射机的频率特性与FM广播接收机的频率特性一致，需在左、右声道输人端串接一个时间常数为50μs的预加重电路，如图。当用于无线电遥控发射电路时，可将左、右输入端合并，用0.1～1μF电容与信号输入端连接。   <<

 (2)12～14脚外接R、C元件，是保证立体声调制器的输出信号与导频信号组合成复合信号时，两者相位特性一致，不使声道分离度恶化，下不得变更。如需变更应进行试验后确定。 (3)立体声调制时，调制信号的声频上限为19kHz，若输入信号中伴有脉冲性信号，防止出现蜂音和声道分离度恶化，应在输入端串接低通滤波器。    <<

(4)16～17脚是用于调节平衡的引脚，这两脚即使什么也不接，也可以获得满意的分离度。在通常的使用中总是接一个50kΩ的电位器，通过调节直流平衡，使分离度进一步提高。 (5)11脚的直流输出电压由内部电路固定为VDD～0.7V。   <<

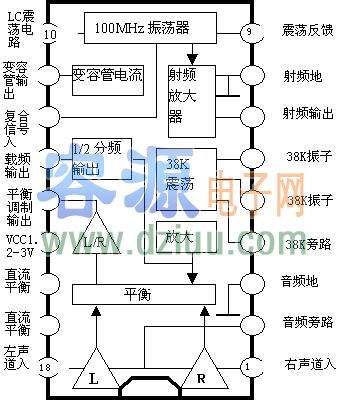

BA1404内部电路图   <<

温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。<<

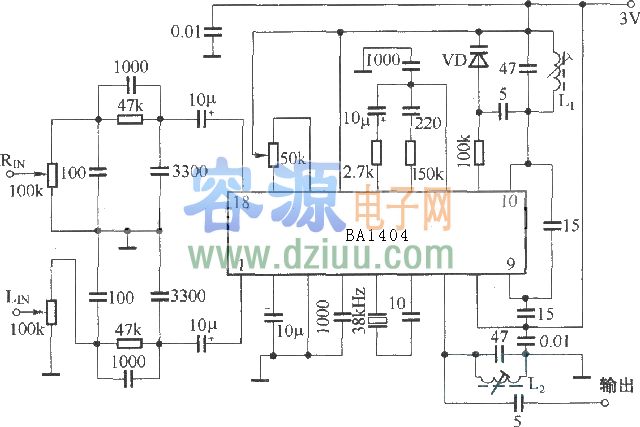

立体声调频发射机电路图   <<

温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。<<

    <<

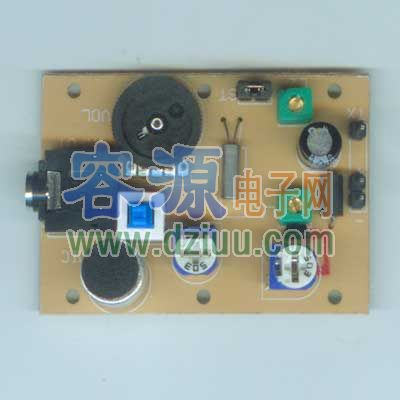

立体声调频发射机正面图   <<

温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。   <<

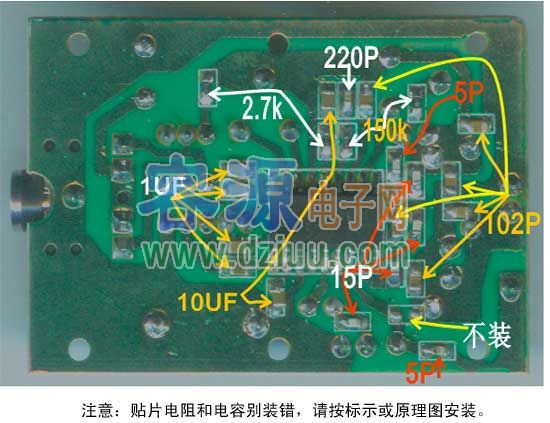

立体声调频发射机PCB背面图   <<

温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。<<

>>
