简易LED背光驱动电路

LED背光驱动电路   <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

在该电路中,Vd为TFT－LCD背光工作直流电压，其大小按LCD厂商提供的规格设计。   <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

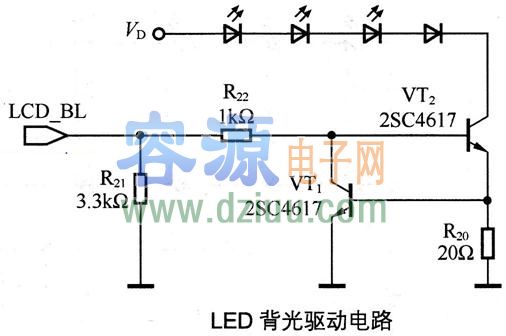

三极管VT1、VT2组成一个恒流源电路，VT1、VT2工作在放大，当VT2工作时，调节基极电阻R22使VT2的发射极电流达到额定值。   <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

LED导通后内阻会变小，电流会增大，VT1目的是分流VT2的基极电流，调节反馈电阻R20就可以控制流过LED的电流并通过VT1使电流达到稳定。   <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。
