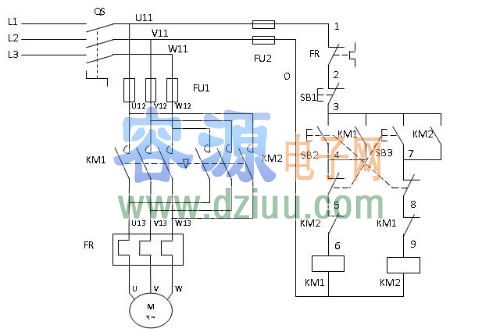

三相电机正反转电路图，控制原理分析

工作原理: <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

在这里，主电路大家应该部分中，都能看懂，就不讲解了，直接说控制电路；控制电路中的FR是热继电器动断开关，SB1为停止按钮；、 <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

正转原理：当按下SB2按钮时，KM1线圈得电，KM1继电器工作，KM1的动合开关闭合，电路进入自锁。电机开始正转工作，唯样科技反转部分的KM1动断开关断开，当按下SB2时，反转部分的动断开关也断开，按下SB2时，只有KM1的继电器会工作，当按下SB1时，KM1线圈断电，整个电路停止工作。 <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

反转原理：和正转一样，当按下SB3时，SB3的动断开关断开，KM2线圈得电，继电器工作，KM2动合开关闭合，电路进入反转自锁，KM2动断开关断开，当按下SB1时，电路退出自锁，整个电路停止工作。 <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。

此电路有个缺点，在按下SB2或SB3时，电路进入工作后，在按别一个SB2或SB3开关，电机会马上进入相反方向运转，唯样科技，这样对于高速电机，是一个避免的问题，否则电机会损坏。在应用中要改变电机运转方向前，按下SB1让电机停止运转后才能按相反方向运转按钮。 <<唯样科技论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。对本文有什么疑问请直接到论坛相应栏目发贴求助。
