lm7809引脚图及应用电路图
LM7809是一个三端稳压模块，其输出电压为正9V直流电源，下面提供
参数：
| Parameter 参数 | Symbol 符号 | Value | 单位 | |
| Input Voltage输入电压 | (for VO =5V to 18V) | VI | 35 | V |
| (for VO =24V) | VI | 40 | V | |
| Thermal Resistance Junction-Cases热阻(结到壳) (TO-220) | RθJC | 5 | ℃/W | |
| Thermal Resistance Junction-Air热阻(结到空气) (TO-220) | RθJA | 65 | ℃/W | |
| Operating Temperature Range工作温度范围 | TOPR | 0 ~ 125 | ℃ | |
| Storage Temperature Range储存温度范围 | TSTG | -65 ~ 150 | ℃ | |
LM7809引脚图： <<
温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。
<<

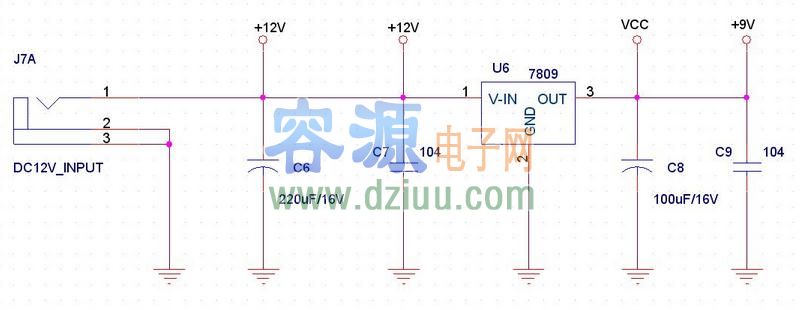

LM7809应用电路： <<
温馨提示：将鼠标指针放在图片上，滚动鼠标可以动态改变图片大小，方便分析电路图。
>>
