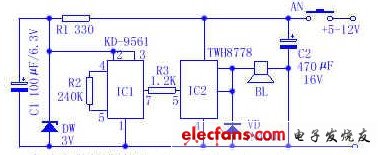

本警音发生器电路简单，工作性能稳定可靠，工作电压6V-12V，适合在汽车、摩托车上作警笛使用。元器件选择：IC用KD-9561发声IC，也可以选用KD-9562发声IC，按要求接线使之发出警音报警信号。IC2选用TWH8778开关电路，当电源电压为12V时，喇叭BL应选择8Ω、3W以上的扬声器或专用号筒式扬声器，限流电阻R1的阻值300Ω～510Ω，DW选用3V稳压管，VD为电路保护二极管，可以选用1N4001。
高响度警音发生器电路主要由发声集成电路KD～9561和开关集成电路TWH8778组成，工作时，由KD-9561输出警音信号，经TWH8778大电流开关集成电路处理放大后，推动扬声器发出洪亮的报警声。
