通过实践证明，可以利用废旧燃气点火器的振荡部分(新的也就几元钱)进行改造，做一个简易测量仪器。这种仪器制作容易，使用方便可靠，做个外壳，体积小、重量轻、携带方便。下面介绍制作方法。

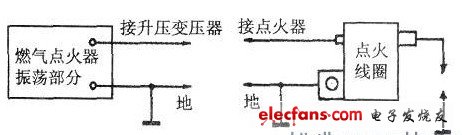

(1)用其测量点火线圈时可利用任何型号的燃气点火器制作，要求振荡部分完好。把原点火器中升压线圈拆掉不用，在原接升压线圈位置，接摩托车点火线圈初级侧。如点火线圈高压侧搭铁能发出5～7mm蓝色火花，并有“啪啪”响声，证明点火线圈良好，否则有故障，应更换。具体接法如上图所示。

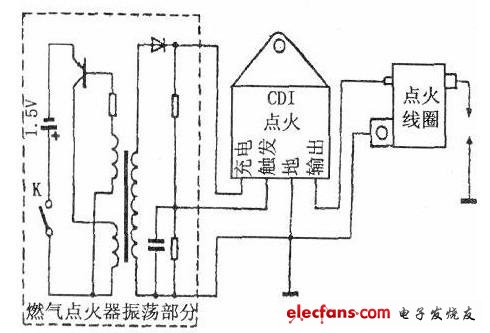

(2)利用其测量CDI时可以用有触发可控硅的燃气点火器和一只完好的摩托车点火器制作。我采用的是“王”字牌燃气点火器和一只完好的摩托车点火线圈。把燃气点火器中的触发二极管拆掉不用，另一端接摩托车点火器触发端。把摩托车点火器CDI充电和接地端分别接振荡变压器输出端。如点火器与高压线圈接好后，闭合开关，点火线圈高压侧搭配能发出5—7mm蓝色火花，应有“啪啪”响声，说明点火器良好，否则更换摩托车点火器。
当测量充电兼触发点火器(没有单独触发线圈的点火器)时，可以把充电和接地端直接接在振荡变压器的输出端。接线方法如下图所示。
