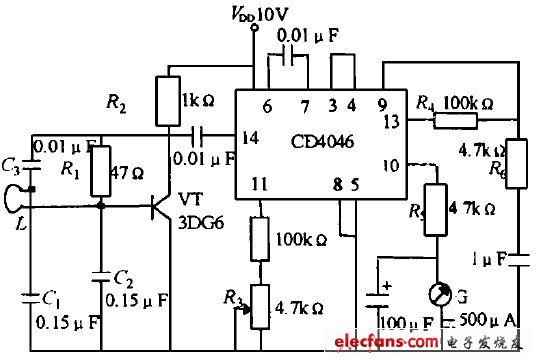

VT与C1、C2、探头L 一起组成振荡器, 其频率约为300kHz。探头采用直径为440毫米的线圈。当探头接近埋在地下的金属时, 金属物体相当于短路环, 使L 的电感量减小, 振荡频率随之升高, 表针偏转角度改变。表头易采用零位指示器, 零点位于刻度盘中央, 此电路仍属于频率电压转换电路。CD4046构成的金属探测仪电路:
。 （本文来源网友上传，如有侵权，可联系管理员删除）
