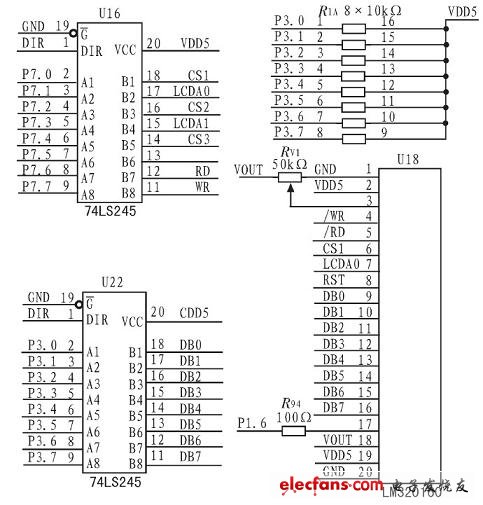

在接口电路设计中，由于LM320160CCW液晶显示模块为5 V供电，而单片机为3.3 V供电，所以不能简单的彼此连接在一起，需要做电平处理。本次设计中选用741S245作为总线驱动器，并在单片机引脚加入5 V上拉电阻，这样即可保证信号的驱动能力，接口电路原理图如图3所示，其中P3和P7为单片机的I/O端口，RV1为可调电阻，用于调节液晶模块背光对比度。
图3 LCD接口电路原理图
