描述
这种“射频布局参考设计”显示出卓越的适用于在 420-470 MHz 频带内低功耗射频设备的去耦和布局技术。
特性
推荐的可实现最佳性能的 PCB 布局
PCB 层叠
射频去耦
组件类型和值
组件制造商

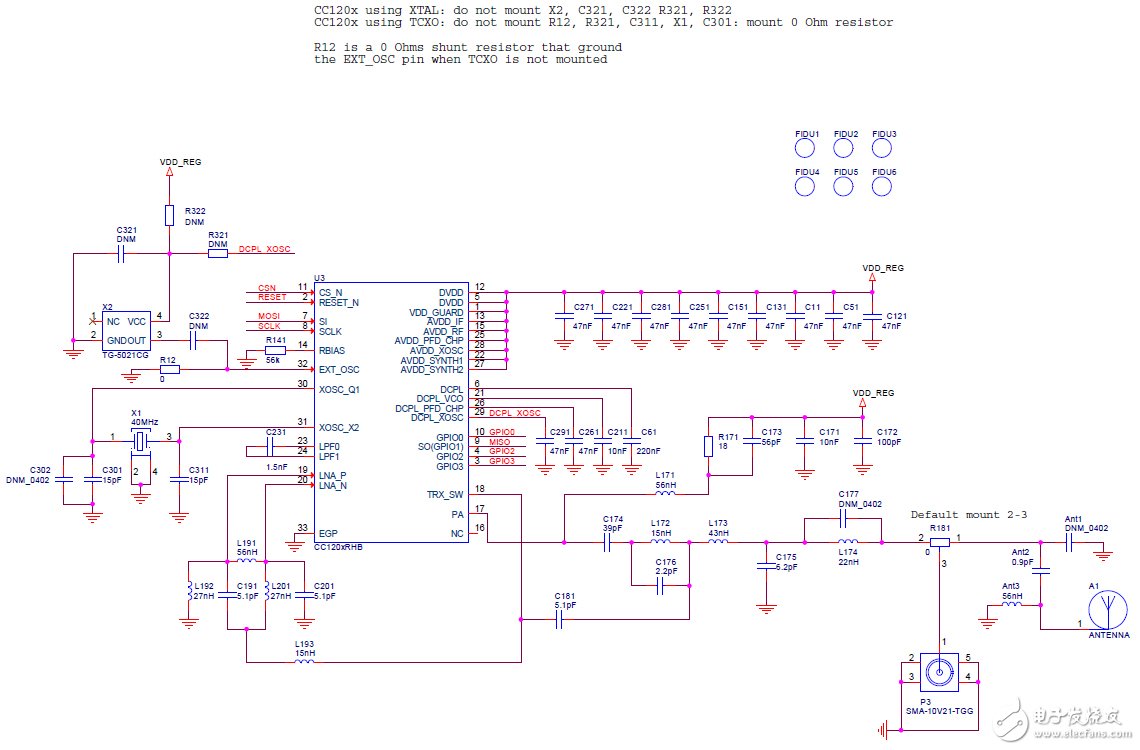

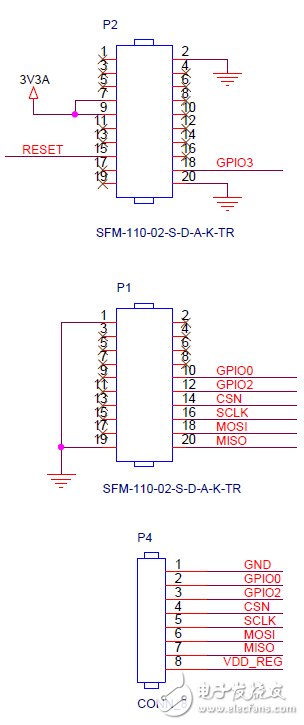

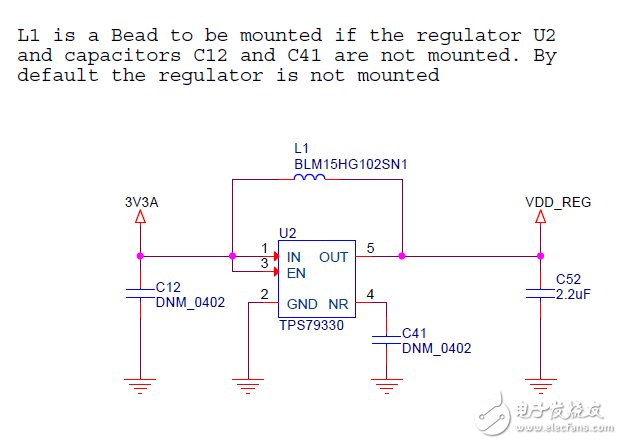

原理图/方框图
。 （本文来源网友上传，如有侵权，可联系管理员删除）
