市电电压双向越限报警保护器电路设计_报警器电路图讲解

3 月 27, 2019

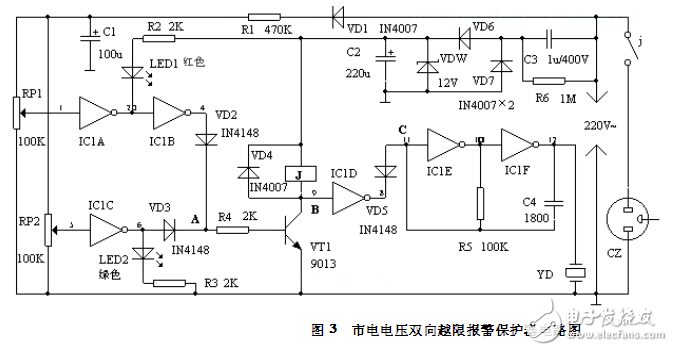

  电路工作原理:市电电压一路由C3降压,DW稳压,VD6、VD7、C2整流滤波输出12V稳定的直流电压供给电路。另一路由VD1整流、R1降压、C1滤波,在RP1、RP2上产生约10.5V电压检测市电电压变化输入信号。门IC1A、IC1B组成过压检测电路,IC1C为欠压检测,IC1D为开关,IC1E、IC1F及压电陶瓷片YD等组成音频脉冲振荡器。三极管VT和继电器J等组成保护动作电路。红色LED1作市电过压指示,绿色管LED2作市电欠压指示。 市电正常时,非IC1A输出高电平,IC1B、IC1C输出低电平,LED1、LED2均截止不发光,VT截止,J不动作,电器正常供电,此时B点为高电平,F4输出低电平,VD5导通,C点为低电平,音频脉冲振荡器停振,YD不发声。当市电过压或欠压时,IC1B、IC1C其中有一个输出高电平,使A点变为高电位,VT饱和导通,J通电吸合,断开电器电源,此时B点变为低电位,IC1D输出高电平,VD5截止,反向电阻很大,相当于开路,音频脉冲振荡器起振,YD发出报警声,同时相应的发光二极管发光指示。该报警保护器能在市电电压高于或低于规定值时,进行声光报警,同时自动切断电器电源,保护用电器不被损坏。该装置体积小、功能全、制作简单、实用性强。

电路图讲解
