随着放电的进行，电容两端的电压逐渐下降，BG1的基极电压逐渐上升，最后使BG1再次导通、BG2截止，释放。
延时时间的长短由C的大小决定，C越大，延时时间越长。

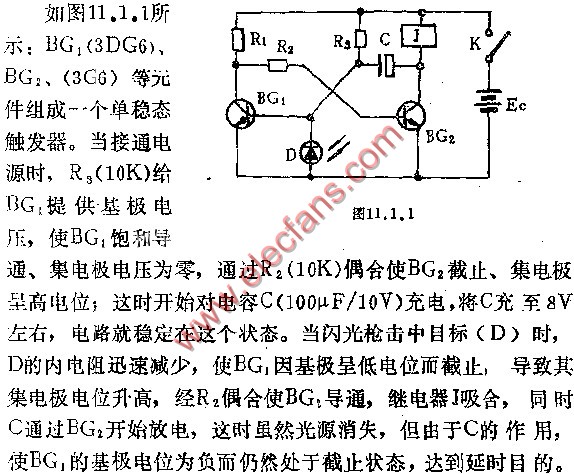

图中D选用2CU型光敏二极管，也可用去掉管壳的3AX81型三极管代替；
J选用工作电压为6V，工作电流为15MA的小型继电器：BG1、BG2的B值应大于50；其它元件无特殊要求，R1：400K，EC：9V。使用时将光敏管用软线引出，固定在靶的适当部位。
