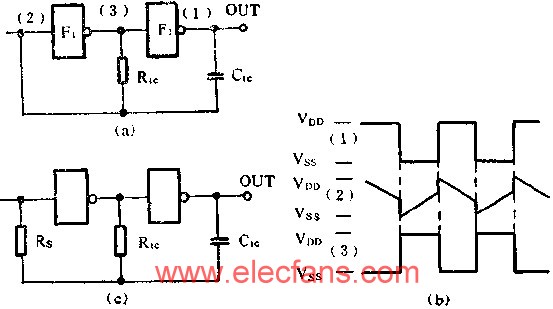

如图A所示是由CMOS与非门组成的多谐振荡器电路。它由两个反相器，一个电阻和一个电容器构成。图B是它的波形。图中当波形（1）在反相器F2输出正跳变时，电容器C立即使F1输入为“1”，而输出为“0”。
改为电位器，调节这个电位器，便可改变振荡频率。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
