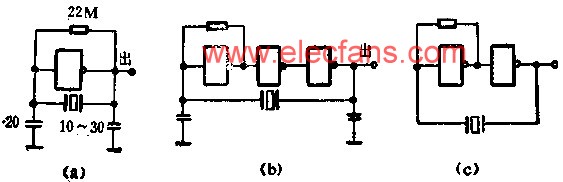

用与非门组成晶体振荡器精度比较高，一般将其基准振荡信号作为时间基准来使用，该线路在时钟电路中已得到广泛的应用，具体接线如图所示。图中所示电路，当选用的石英晶体频率为32。768KHZ时，经14级分频，便可得到F=2HZ的时间基准信号，与非采用CMOS电路。图A和B为并联谐振接法，图C为串联谐振接法。
