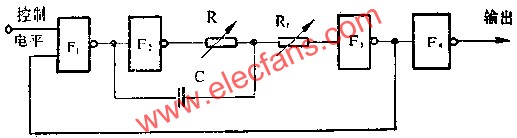

在图1的基础上，在与非门F1的一个输入端接一个控制电平，即可组成可控振荡器，如图2所示。
图中可控制电平为“1”时，振荡器工作，输出矩形波；当控制电平为“0”时，振荡器停振，输出停留在低电平，即没有振荡信号输出。
图1
