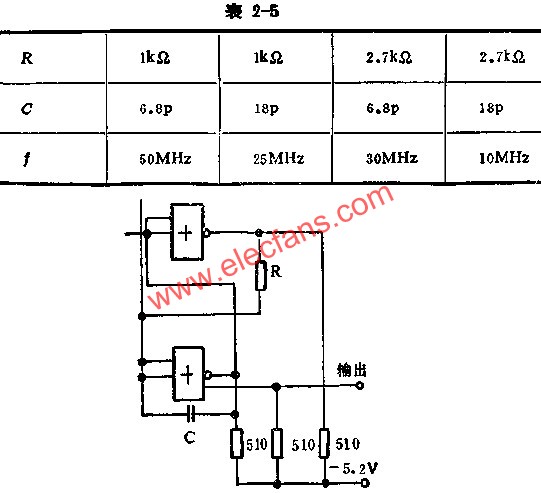

图中所示是用ECL或非门组成的振荡器（一）。
用ECL单门电路或双门电路和RC定时网络，可以方便地组成振荡器。实际应用中经常用种电路来产生方波信号，对ECL组件进行功能测试和动态参数测试。表中是对图中线路的实测数据。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
