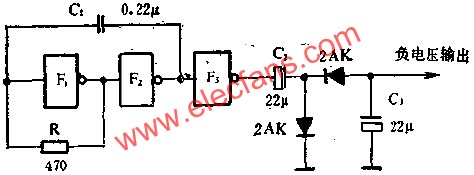

有时在电子设备中需用一组功率不大的负电源，这时可不必另装电源，只需用三个与非门按图中连接，即可进行电源变换。图不线路中F1，F2组成约4KHZ的自激多谐振荡器，F3起缓冲作用，同时也起整形作用。该电路如用TTL电路组成，在空载时可输出-3.4V，负载为470欧时输出-2.2V，负载为200欧时输出为-1.8V，负载为100欧时，输出为-1.3V。
