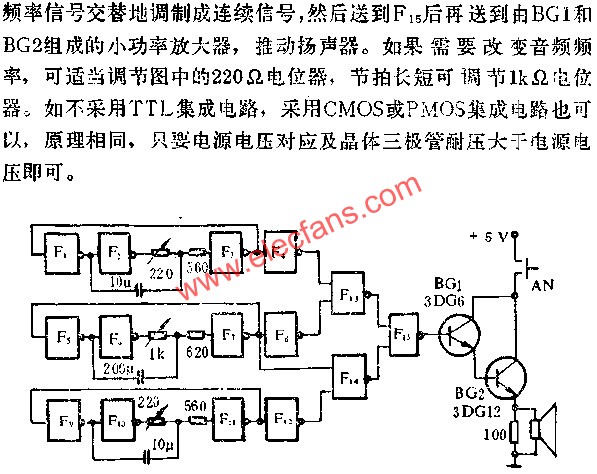

图中所示是用TTL与非门组成的音乐门铃线路，实际上这是一种具有双音的门铃，而音频频率是可以调节的。图示线路中F1~F3，F9~F11各自组成一个带RC的自激多谐振荡器，F4和F12用于对矩形波脉冲的整形。F5~F7同样是个带RC的自激多谐振荡器。但频率极低。这个振荡器加上F8的反相，就形成二个极性相反的开关信号，分别加到F13、F14上，将上下二个
