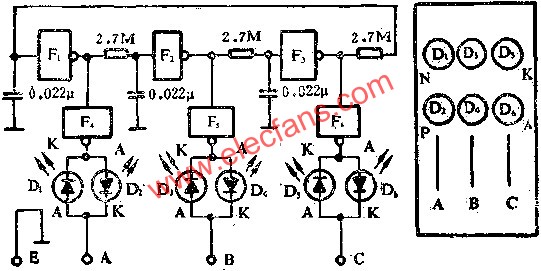

图中所示是用CMOS反相器组成的晶体管速测器.CMOS电路采用J330,该电路在设计上考虑到要驱动TTL门电路,故输出电流可达10MA以上.该晶体管速测器既可测晶体管的好坏,还可自动指示出晶体管的类型,基极位置或二极管的极性等,确实独具一格.
