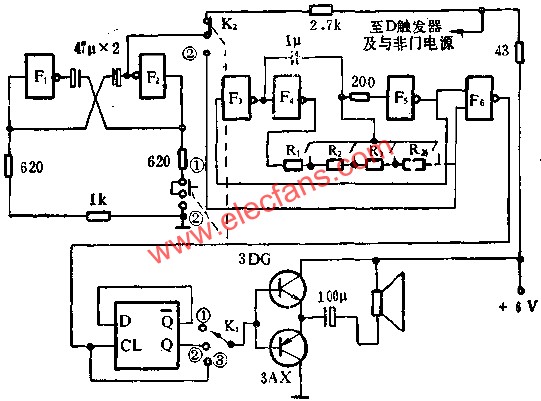

D触发器组成多音色电子琴电路图 – 消费电子电路图讲解

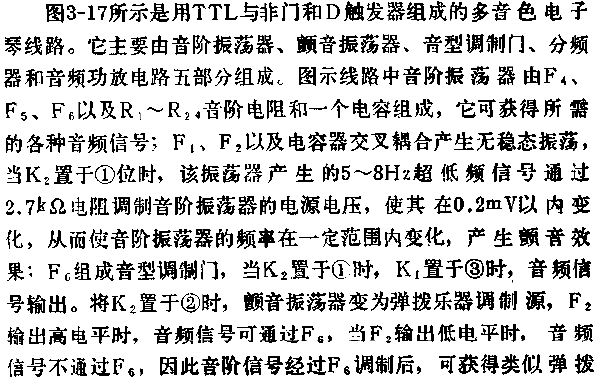

乐器或其它某些乐器的碎音效果；分频器由D触发器组成，当K1置于2位时，D触发器将F6输出的类似双簧管音阶信号从CL端输入，经二分频后从Q端输出，这声音很象黑管；音频功放采用互补型，不赘述了。调整颤音振荡器620欧和1K电阻的数值可改变颤音的弹拨乐音型的调制频率。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
