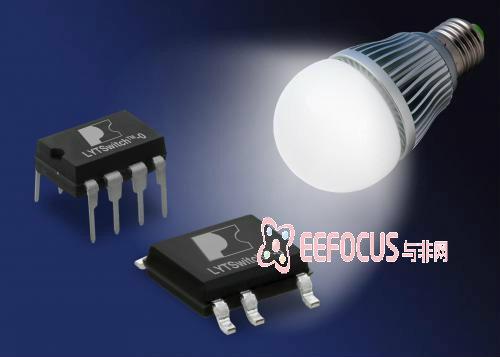

LYTSwitch-0产品系列专门为低成本LED灯泡和T8灯管应用而设计。LYTSwitch-0器件在一个单片IC上集成了一个700 V功率MOSFET、振荡器、开/关控制方案、EMI降低和多种控制功能（包括逐周期检测的电流限流及热关断电路）。
LYTSwitch-0器件的效率达到90%以上，可在典型应用中以优于+/-5%的调整精度提供恒流输出。其功率因数在115 VAC下大于0.8，在230 VAC下达到0.55，可满足ENERGYSTAR V1第3稿的北美消费类照明标准。
LYTSwitch-0
小编为大家整理了网友对LYTSwitch-0的使用评测，希望对大家的学习有所帮助。
先上图晒晒板子，手上有一些小的白光LED，直接上照片……

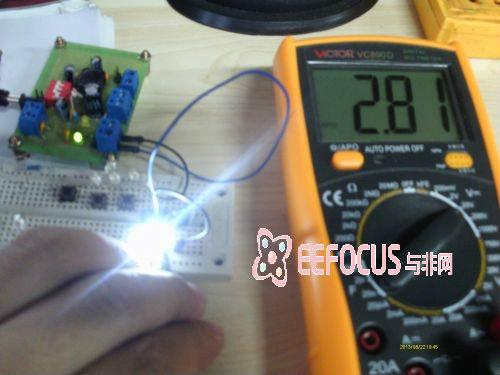

1、所用LED灯为白光LED（上次做课设剩下的），压降大概为3V（实测2.80~2.83）有图为证
2、输入电压为普通家庭用电（220 V 50Hz）

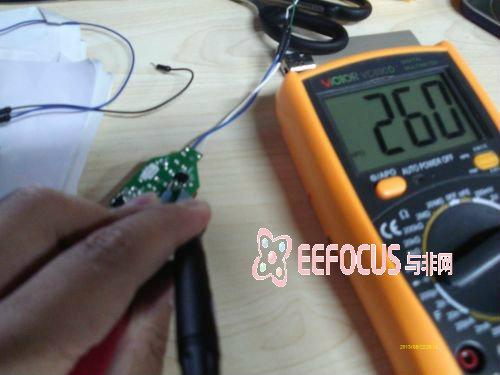

3、经过电桥后，电压稳定在260V左右

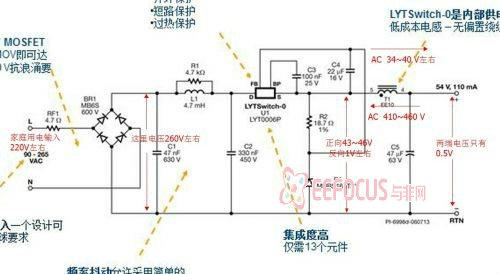

4、整体数据大概如下图：
只是测了其中一些点的数据，模电基础差 不知道该测哪些点

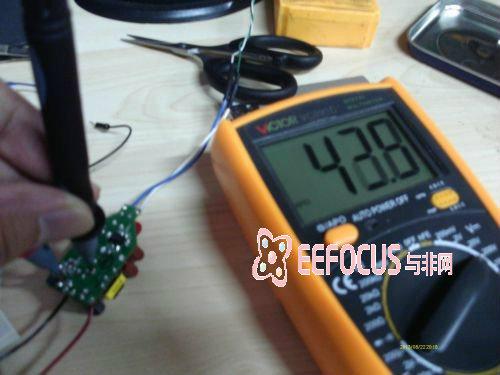

5、LYT芯片输出端（未经过电感T1）和地之间电压约44 V
换个方向测，只有1V左右（二极管D1 的正向和反向）

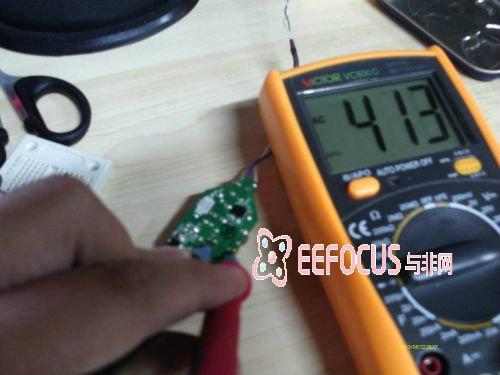

6、输出端电感T1之间电压（直流档为0）交流 410~450 V
换个方向之后，电压只有不到1/10（这个却不知道是什么原因了）

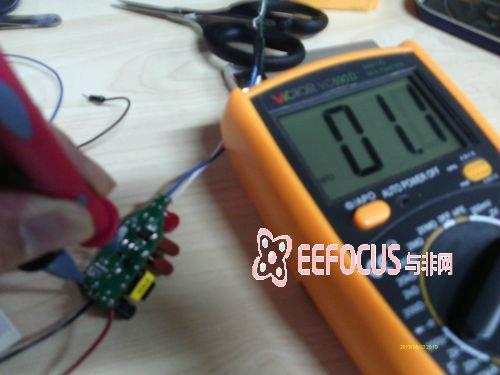

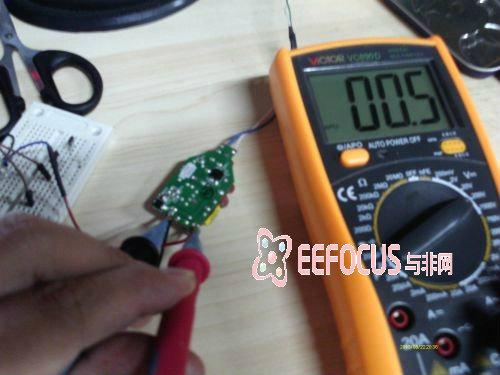

7、重点来了 输出端电压只有 0.5 V （非常稳定）
以上就是粗测得到的结果了 由于只有一个数字万用表（还没开学，实验室不开），所以只能测得一些电压数据，不知道有用没用，各位懂行的看看这问题出在哪？不行就只能等有时间把其他元件找齐了，焊好那块散件，对比看看吧！

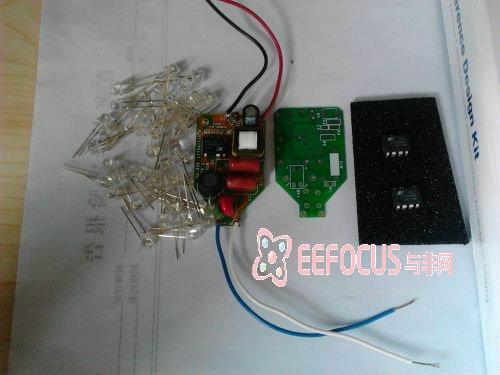

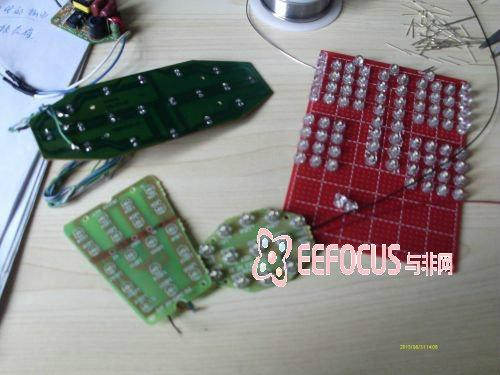

我拆了三台灯……当然是坏的！凑了一堆白光灯……（差几个用蓝光的代替了）
一共用了102个灯……其中白光的94个，高亮蓝光灯8个（有点混搭的味道）

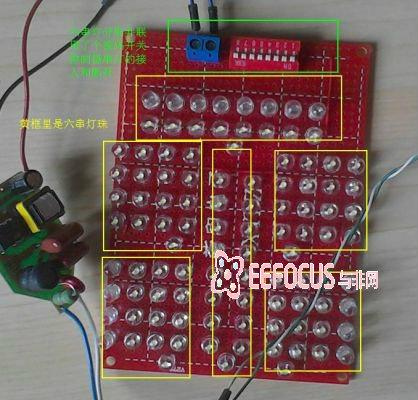

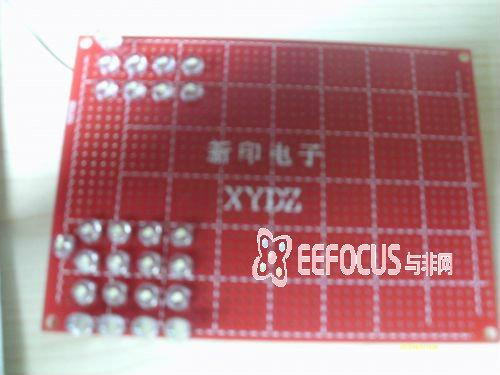

串联一串17个（本来想用18个的 按照3V压降算，但是考虑到可能有损耗，用了17个……其实还有原因是实在找不到灯了），总共并联6串！！！自己用洞洞板焊的灯板！

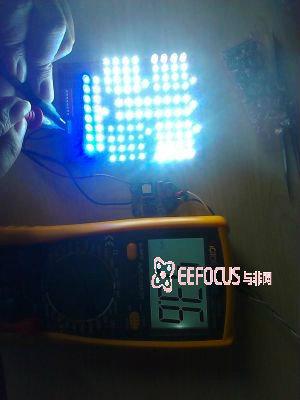

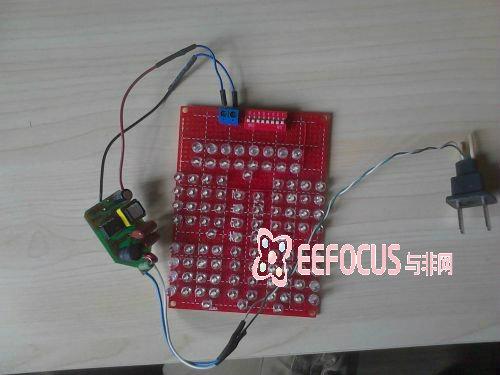

手头设备少，只能做个最最简单的评测了,先上一张整体点亮的效果……渣相机所以渣画质……大家见谅！
下面上测试结果
主要测试了负载的变化对驱动板输出电压和电流的影响
先说结果在上图，板子恒流效果非常好，加入1串到加入6串灯电流基本上不变，电流输出在100~110之间，做的时候2B了 ，用了20A那一档，精度低，只是看到电流在0.10~0.11 A之间稍有变化（目测电流应该在一百零七、八左右吧）。
接入6串灯，板子输出电压大概53.7 V，每减少一串灯，输出电压大概增加了1V！
接入6串灯的时候，驱动板发出嗤嗤难听的声音，减少灯珠串的数量，声音变小，少到两串的时候，声音听不到了，原因未知！！！

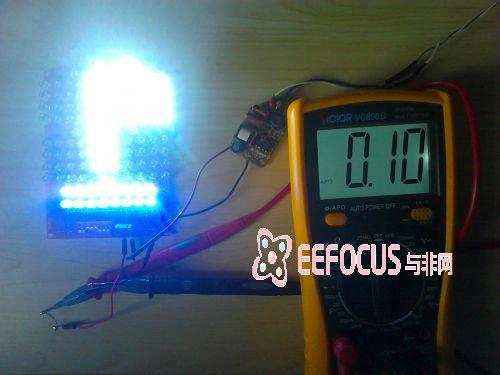

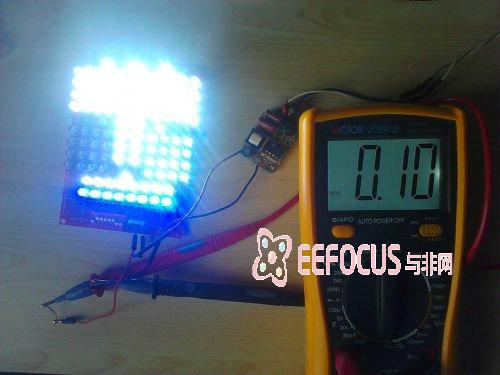

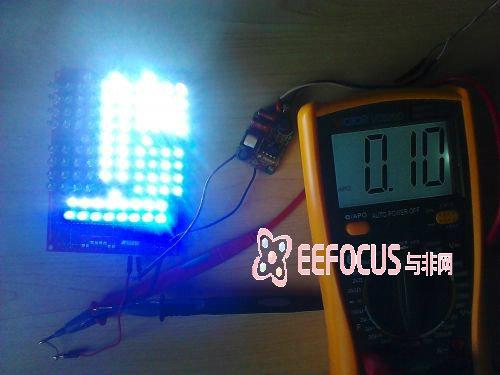

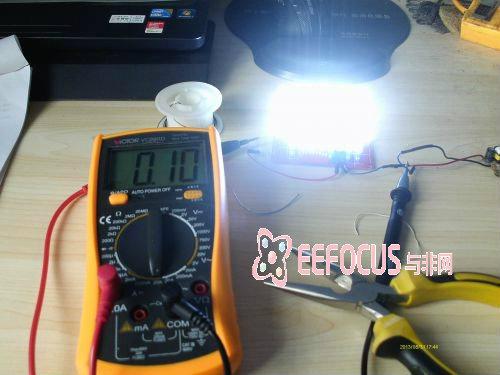

灯全亮，电流0.10 A
接入5串灯，电流没变

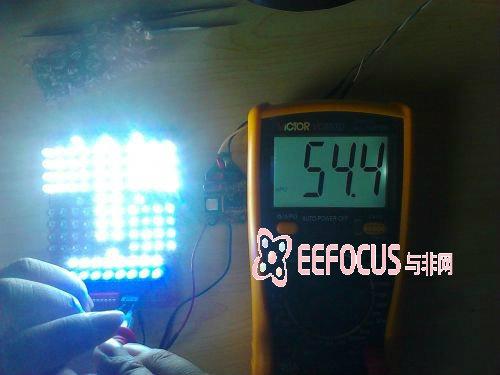

接入5串灯，电压54.4 V

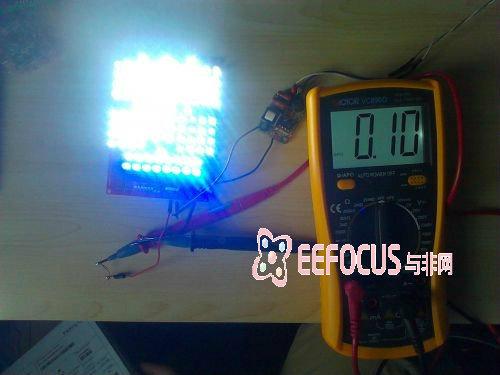

接入4串灯，电流还是0.1A

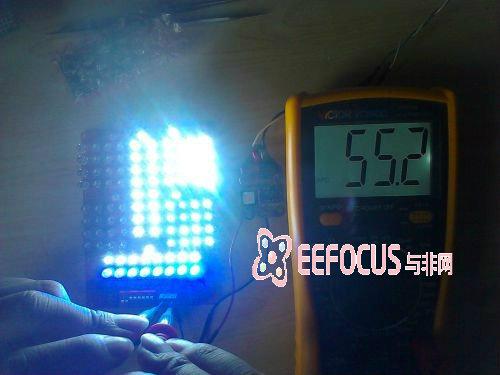

接入4串灯，电压55.2 V

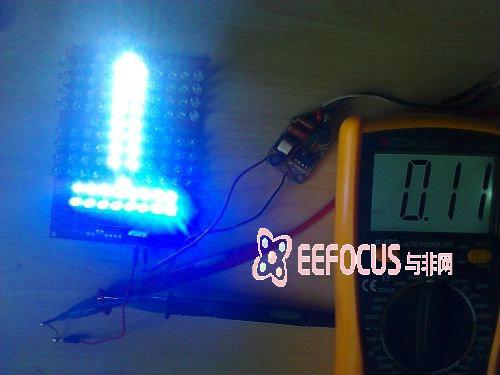

接入3串灯，电流……如上图。

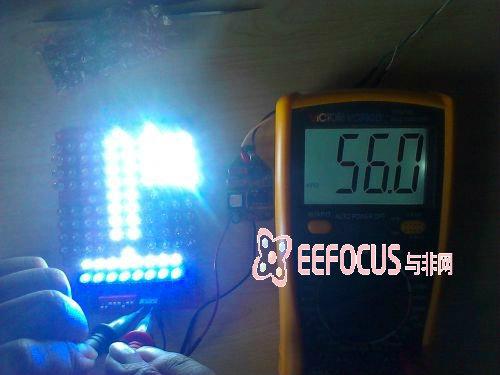

3串灯，56 V
2串灯时候的电流，说明电流还是有些小的变化的 不过变化很小！

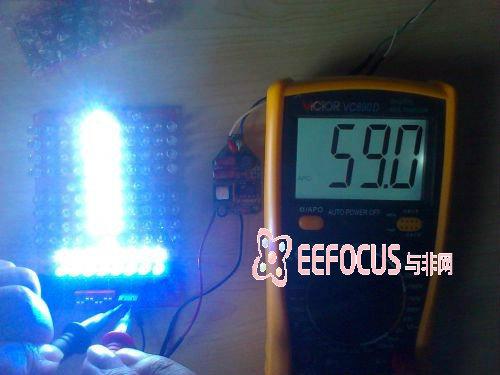

2串灯时候的电压 59 V，升得有点快了！

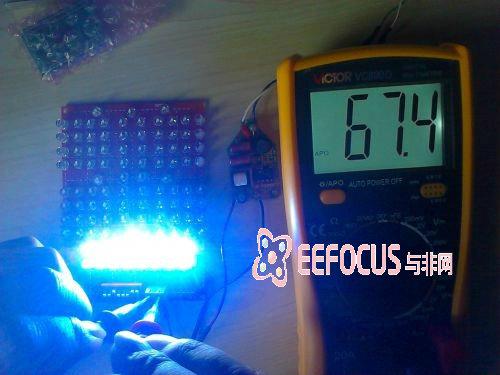

接入一串灯（17个）的时候，电压较大，达到了67.4 V，超出了挺多的……

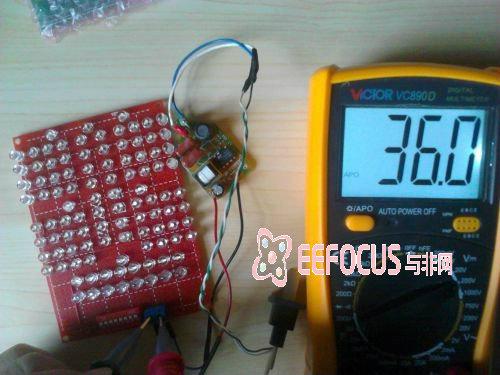

拔下电源后，输出上还余留有挺大的电压的 大概36 V的样子，可能是我输出端的那个稳压二极管被拆掉了 ，余留的电压需要挺长的时间才能释放完！
由于水平及器材所限，目前评测只能做到这样子了。
就个人感觉 LYTSwitch-0 的这个评估板还是不错了，驱动能力相当给力，在新的节能照明领域应该是大有作为的！不过我觉得再稍微加强一下开路保护措施会更好。
最靠近电源输入和拨码开关的那一排8个灯是蓝光的其余为白光！
非常感谢PI的评估板，期待PI更加出色的产品！！！！！
