致力于亚太地区市场的领先半导体元器件分销商—大联大控股宣布，其旗下品佳推出基于Richtek（立锜科技）的RT7100/RT7075 32位MCU的全新 BLDC FOC Sensor-Less马达控制解决方案，该方案特别为工业风扇，家用风扇，冷气空调室外机风扇，水帮浦，抽油烟机风扇及FFU（风扇过滤装置）等应用而设计。

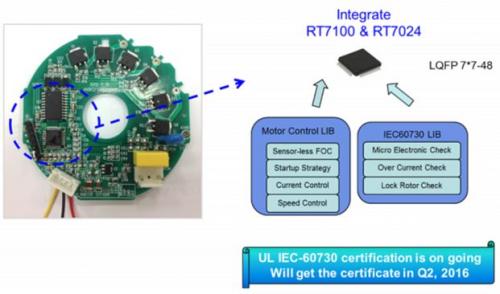

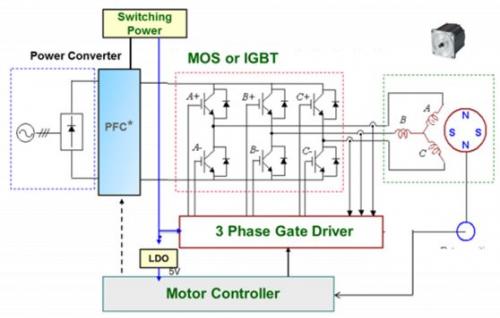

图示1-大联大品佳推出的基于Richtek（立锜科技）的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less马达控制解决方案系统框架图
Richtek的RT7100/RT7075主要功能为BLDC/PMSM电机控制应用微处理器。它集成了ARM 32位的Cortex-M0内核和外围马达控制电路并内含FOC（Field Oriented Control）与Sensor less（无传感器）电机控制算法。该系统包含ADC、DCA、通信接口、SVPWM、Watch dog、Timer、电流感应，过电流保护和过温度保护等功能，且都集成在同一个IC中，可有效减少周边器件数量与节省电路板空间和降低系统成本。上述实用功能，使得RT7100/RT7075能广泛应用于马达控制领域。

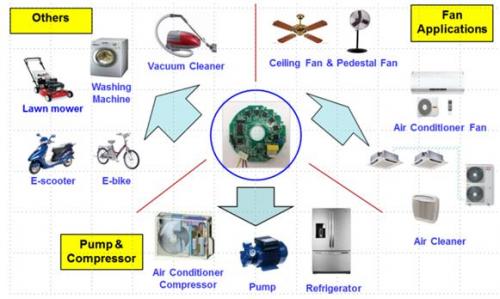

图示2-大联大品佳推出的基于Richtek（立锜科技）的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less马达控制解决方案之应用示意图
RT7100/RT7075即将通过IEC60730-1 B类家电安全标准日用品规范并符合认证通过UL。工程师可以直接利用这个UL认证缩短产品开发周期。RT7075内含Gate driver，可有效缩短马达控制电路板空间与成本。
- 无传感器、正弦波磁场定制控制（FOC）
- ARM 32位Cortex-M0 CPU，最大工作频率50MHz
- 内存大小：16KB MTP、4KB ROM和4KB SRAM
- 工作电压范围：4.5V-5.5V
- 电源管理：正常睡眠和深度睡眠
RT7100X：
- 通过UL的IEC60730-1 Class B认证
- 通信接口：I2C和UART
- 10通道10-bit ADC
- 1通道电流型6-bit DAC
- 3通道电压型8-bit DAC
- 保护：过电流和过温度保护
图示3-大联大品佳推出的基于Richtek（立锜科技）的RT7100/RT7075 ARM 32位的Cortex-M0全新BLDC FOC Sensor-Less马达控制解决方案之规格介绍
方案主要相关零件
1. 二合一方案：RT7075内含Gate driver+ Richtek MOSFET
2. CU RT7100 + Gate Driver RT7024GS+ Richtek MOSFET

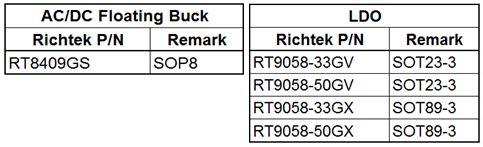

3. 周边相关零件AC/DC Floating Buck与LDO
