增强型：VGS=0时，漏源之间没有导电沟道，在VDS作用下无iD；耗尽型：VGS=0时，漏源之间有导电沟道，在VDS作用下iD。

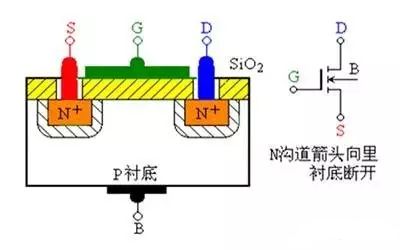

1、结构和符号(以N沟道增强型为例)
在一块浓度较低的P型硅上扩散两个浓度较高的N型区作为漏极和源极，半导体表面覆盖二氧化硅绝缘层并引出一个电极作为栅极。

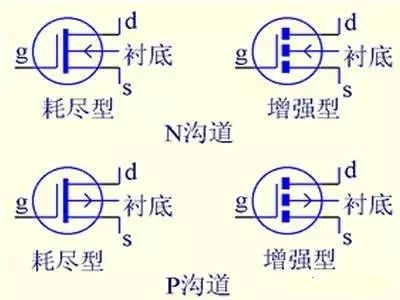

其他MOS管符号
2、工作原理(以N沟道增强型为例)

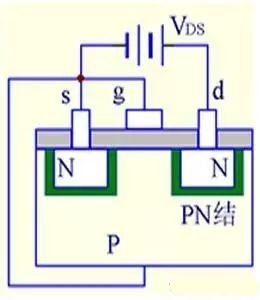

(1) VGS=0时，不管VDS极性如何，其中总有一个PN结反偏，所以不存在导电沟道。
VGS =0， ID =0

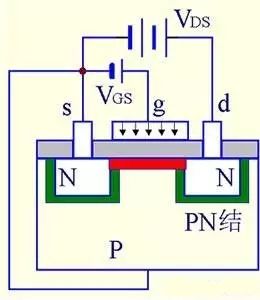

VGS必须大于0
管子才能工作。
