共阴极数码管

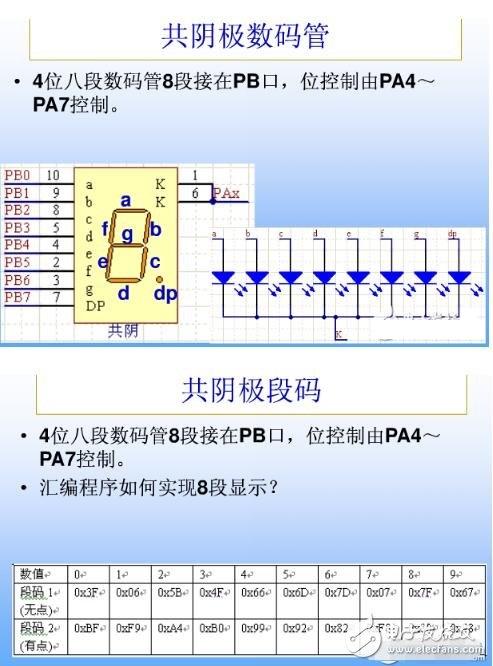

1.共阴极数码管的结构 共阴极数码管是把所有led的阴极连接到共同接点com,而每个led的阳极分别为a、b、c、d、e、f、g及dp(小数点),如下图所示。图中的8个led分别与上面那个图中的a~dp各段相对应,通过控制各个led的亮灭来显示数字。

  2.共阴极数码管的应用 共阴极数码管是一类数字形式的显示屏,通过对其不同的管脚输入相对的电流,会使其发亮,从而显示出数字能够显示 时间、日期、温度等所有可用数字表示的参数。由于它的价格便宜、使用简单、在电器,特别是家电领域应用极为广泛,空调、热水器、冰箱等等。绝大多数热水器用的都是数码管,其他家电也用液晶屏与荧光屏。

3.共阴极数码管的判断方法 编辑找公共共阴和公共共阳:首先,我们找个电源(3到5伏)和1个1k(几百欧的也行)的电阻,vcc串接个电阻后和gnd接在任意2个脚上,组合有很多,但总有一个led会发光的,找到一个就够了,然后gnd不动,vcc(串电阻)逐个碰剩下的脚,如果有多个led(一般是8个),那它就是共阴的了。相反用vcc不动,gnd逐个碰剩下的脚,如果有多个led(一般是8个),那它就是共阳的。也可以直接用数字万用表,红表笔是电源的正极,黑表笔是电源的负极。

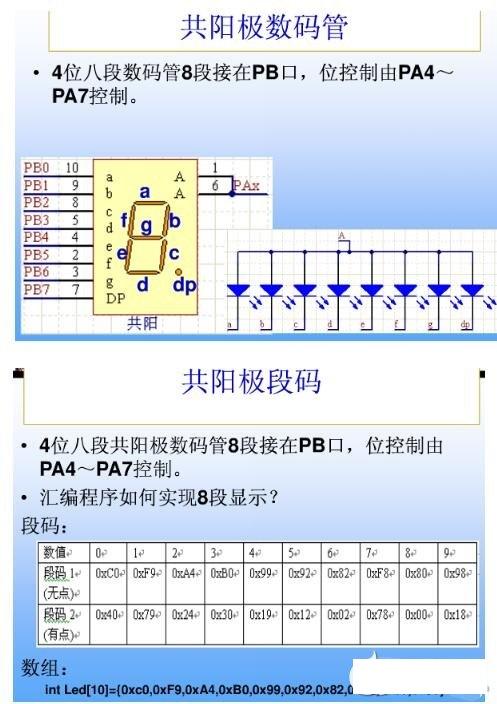

共阳极数码管 共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。当某一字段的阴极为高电平时,相应字段就不亮。

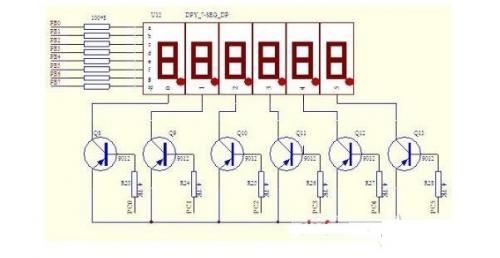

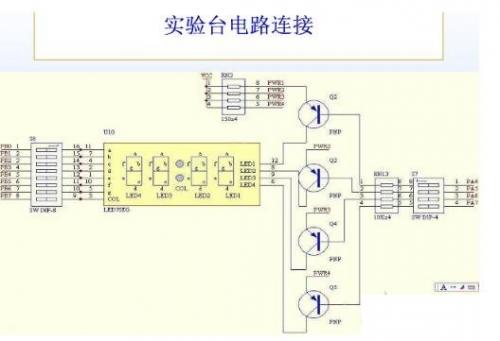

共阳极8段数码管显示电路图 动态扫描显示:下图示出了6只共阳LED的动态扫描电路图。图中,8155的B口和所有的dp(sp),g,f,e,d,c,b,a引线相连,各LED控制端G(即图中所示各个数码管内部的0,1,2,3,4,5)和8155的C口相连,故B口为字形口,C口为字位口,因为CPU可以通过C口控制各LED是否点亮。   电路图

怎样测量数码管引脚,分共阴和共阳? 找公共共阴和公共共阳:首先,我们找个电源(3到5伏)和1个1K(几百欧的也行)的电阻,VCC串接个电阻后和GND接在任意2个脚上,组合有很多,但总有一个LED会发光的,找到一个就够了,然后GND不动,VCC(串电阻)逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阴的了。相反用VCC不动,GND逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阳的。也可以直接用数字万用表,红表笔是电源的正极,黑表笔是电源的负极。   电路图   电路图   电路图
