开关电源 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。   开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。

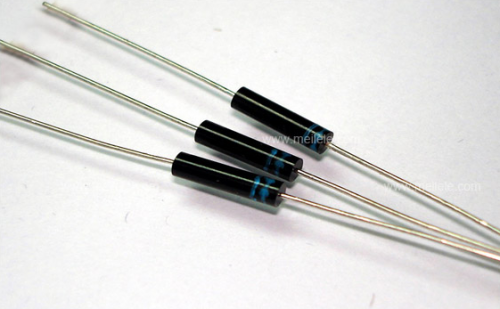

肖特基二极管 肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

 典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

 综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。   肖特基二极管是一种热载流子二极管。肖特基二极管也被称为肖特基势垒二极管是一种低功耗、超高速半导体器件，肖特基二极管被广泛应用于变频器、开关电源、驱动器等电路，作为低压、高频、大电流整流二极管、保护二极管、续流二极管等使用，肖特基二极管在微波通信等电路中作整流二极管、小信号检波二极管使用。那么武汉办公家具 肖特基二极管作用是什么呢？下面就是小编对于肖特基二极管具有介绍。

肖特基二极管-原理 肖特基二极管是由贵金属金、铝、银、铂等A为正极，以N型半导体B为负极，然后利用二者接触面之间上形成的势垒一种具有整流特性制成的金属半导体器件。肖特基二极管由于N型半导体中存在大量电子，而贵金属中仅有少量自由电子，肖特基二极管中的电子便从浓度高的B向浓度低A中扩散。肖特基二极管金属A中没有空穴，不存在空穴自A向B扩散运动。随着肖特基二极管中电子不断从B扩散到A，B的表面电子浓度逐渐降低，表面电中性破坏，于是形成势垒。

肖特基二极管-优点 肖特基二极管具有开关频率高、正向压降低等优点，但肖特基二极管的反向击穿电压比较低，一般不会高于60V，最高仅约为100V，以致于限制了肖特基二极管的应用范围。在变压器次级用100V以上的高频整流二极管、开关电源和功率因数校正电路中的功率开关器件续流二极管、RCD缓冲器电路中用600V～1.2kV之间的高速二极管、PFC升压用600V二极管等情况下时，只有使用快速恢复外延二极管和超快速恢复二极管。现在的肖特基二极管已取得了突破性的进展，150V和200V高压已经上市，使用新型材料制作的超过1kV的肖特基二极管也研制成功。

肖特基二极管-作用 肖特基二极管又被称为肖特基势垒二极管（简称 SBD），是一种低功耗、超高速半导体器件。肖特基二极管最显著的特点是反向恢复时间极短，正向导通压降仅为0.4V左右。肖特基二极管多用作高频、大电流整流二极管、低压、续流二极管、保护二极管、小信号检波二极管、微波通信等电路中作整流二极管等处使用。肖特基二极管在通信电源、变频器等中比较常见。肖特基二极管在双极型晶体管的开关电路里面，通过在连接二极管来箝位。
