Micro LED技术被炒得震天价响，俨然是次世代的显示技术霸主，更是2018年的显示明星。然而，目前Micro LED依然存在许多的难题，不管是制程技术、检验标准，或者是生产成本，都与大量商业应用有着很大的距离，而其中一个最主要的挑战，就是如何导入大量生产，以降低其制造成本，而此一环节被称为「巨量转移」。 要理解巨量转移，当然要先知道什么是Micro LED，以及它跟传统的LED有何不同之处。Micro LED的英文全名是「Micro Light Emitting Diode」，中文也就称作是微发光二极体，也可以写作「μLED」。 与一般LED最大的不同之处，当然是尺寸。但是多少的尺寸才能称作Micro LED，目前仍未有统一的标准，因此都是制造商各自表述的情况。以台湾晶电的定义为例，一般的LED晶粒是介于200～300微米（micrometer, μm），Mini LED（被称为Micro LED前身）约50～60微米，而Micro LED则是在15微米。 μLED完胜所有显示技术成本与量产是唯一挑战 由于晶粒尺寸的差异，其各自的应用也就有所不同。一般的LED芯片以照明与显示器背光模组为主；至于Mini LED则也将会运用在背光应用上，但会是在高阶的消费产品，或者是车用市场，如群创光电的AM miniLED就是运用在车用显示上；至于Micro LED，其应用概念跟前两者则完全不同，将会是一种全新的显示技术，而它的竞争对象则会是OLED。 从技术规格与应用概念来看，μLED在亮度、反应速度、电耗与耐用度上皆完胜目前市面上的显示技术，几乎可以说是具备完全取代LCD和OLED显示的潜力，但唯一的问题就是其生产成本与量产的能力。

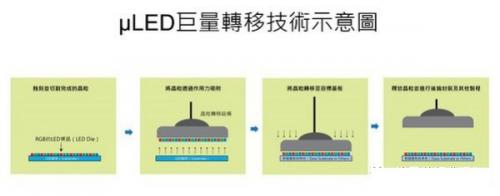

图一 目前μLED最大的生产挑战就在于如何把巨量的微米等级的LED晶粒，透过高准度的设备，将之布置在目标基板或者电路上，而此一程序被称为巨量转移（Mass Transfer ）。
事实上，巨量转移是一个学术名词，经常用于物质处理流程的工程设计上，它涉及物理系统内的物质或粒子的扩散和对流。 更具体的说，巨量转移是在描述一个化学或物理的机制，它是一种运输的现象，它意指大数量的点（分子或粒子）从某一端移动到另一端。它可以是单一阶段，或者多重阶段，且涉及一个液体或者气体的阶段，有时候也可能在固体物质中发生。 一个经典的巨量转移范例，就是水的「蒸发」，透过蒸发现象，能让大量的水分粒子移动到另一个物质上，同理，扩散也是如此。
如何搬运数千万颗微米级LED晶粒的挑战 而用在μLED的生产上，就是要把数百万甚至数千万颗微米级的LED晶粒正确且有效率的移动到电路基板上。以一个4K电视为例，需要转移的晶粒就高达2400万颗（以4000 x 2000 x RGB三色计算），即使一次转移1万颗，也需要重复2400次。 台湾的工研院目前也正在着手研发巨量转移的相关技术，而主要负责的单位则是电子与光电系统研究所。电光所所长吴志毅博士就表示：「目前LED与显示面板的制程已相对成熟，最大的困难就在于如何将如此大量的μLED晶粒进行转移。」 吴志毅博士指出，虽然生产微米级μLED晶粒不易，但仍是有设备可以做到，只是良率与产量的问题，例如红光LED微缩至微米级会有矽材质易碎的问题，但还是有法可行，唯有巨量转移目前仍没有一个好的解决方案。 就因为巨量转移的良率与效率具备很高的技术难度，因此目前包含苹果、三星和索尼都正积极研究突破之道。 吴志毅博士表示，要达成巨量转移的原理其实很简单，就是产生一个作用力将μLED晶粒精准的吸附起来，然后将之转移到目标背板上，再精准的释放。而可以使用的原理有：真空、静电、沾黏、UV和电子作用等。 关键的问题就在于良率可以达到多少，以及产能是否合乎成本。
