高通推出了QC3.0快充技术不久，致力于高集成度移动电源解决方案领导者英集芯科技，发布了全球首颗多合一快充移动电源单芯片解决方案IP5318。该款芯片采用了多项行业首创技术，当搭配QualcommQuickCharge3.0或type-c等自适应电压协议使用时，可让智能移动设备制造商缩短众多产品的充电时间。开发人员采用自适应充电技术后，可大幅缩短充电时间，提高充电效率，同时还可兼容以前的使用USBBC1.2规范的5V输出通用充电器，这样可以最大程度降低在热管理及电池充电系统方面所花费的成本。
充电IP5318拥有一个支持高压充电的同步开关结构的恒流、恒压锂电池充电管理系统。专门针对5V、9V、12V充电电压进行优化设计，可以自动匹配不同的充电电压规格。 当电池电压小于3V时，采用400mA涓流充电；当电池电压大于3V，进入恒流充电，恒流最大充电电流4.8A；当电池电压接近设定的电池电压时，进入恒压充电。充电完成后，若电池电压低于设定的电池电压0.1V后，重新开启电池充电。 IP5318采用开关充电技术，开关频率500kHz，最大充电电流4.8A，充电效率最高到97%，能缩短3/4的充电时间。 IP5318charger会自动调节充电电流大小，来适应不同负载能力的
适配器，确保不拉挂适配器。 IP5318不支持同充同放，在充电过程中会关闭输出放电端口，防止输入的高压损坏被充电设备。 升压 IP5318集成一个支持高压输出的同步开关转换器系统，支持输出5V、9V、12V等不同电压，负载能力分别为5V—3.1A，9V—2.0A，12V—1.5A。 开关频率375KHz。内置软启动功能，防止在启动时的冲击电流过大引起故障，集成输出过流，短路，过压，过温等保护功能，确保系统稳定可靠的工作。
升压系统输出电流可随温度自动调节，确保IC温度在设定温度以下。 典型应用

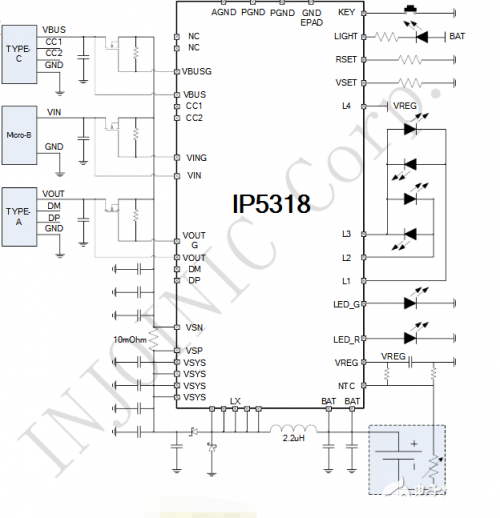

图1TYPE-A+Micro-B+type-c简化应用原理图（4LED指示电量）

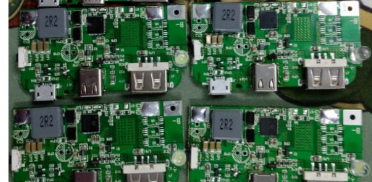

英集芯IP5318单芯片移动电源案例 英集芯IP5318采用快充AllinOne全集成SOC技术，该技术的应用不仅实现高性能的充放电体验，而且还具备极具竞争力的市场价格。英集芯总经理黄洪伟引以为豪说：“单电感充电升压的架构，此架构目前只有TI、MPS等国外大厂才能做。我们产品架构媲美国际大厂，和小米移动电源采用的TIBQ25895+TPS61088类似，即一颗电感实现充电放电功能。小米移动电源还需要外挂MCU来实现电量灯指示灯功能，我们芯片把这块功能也收进去了。方案BOM非常简洁，客户第一眼看到Demo板都会非常震撼，几乎不敢相信我们把这么多功能都集成在一颗芯片里面。”
方案介绍 英集芯IP5318是一款集成type-c协议、QC2.0输出快充协议（兼容DCP识别功能，兼容BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为移动电源提供完整的电源解决方案。高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。同步开关升压系统可支持QC2.0快充，提供最大18W输出能力，转换效率高至96%。

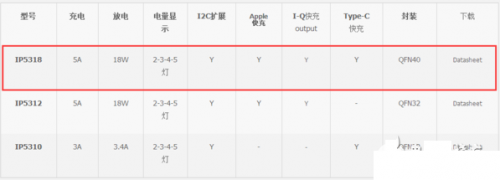

英集芯单芯片快充SOC解决方案 空载时，自动进入休眠状态，静态电流降至100uA以下。英集芯IP5318的同步开关充电系统，提供高达4.8A充电电流，充电效率高至97%。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。安全方面，针对移动电源的安全问题，IP5318芯片做了全面的防护，集成了输出过流、短路过压保护；输入过压保护，充电过充、过放；电池过流放电保护，温度保护；整机温度保护等功能。
