RS-485总线具有结构简单、成本低等优点，但各位工程师在组建RS-485总线网络时，为提升整个网络通信的可靠性，想必会经常会遇到一个问题：需不需要加终端电阻呢？本文将为你解答。
1、终端电阻的作用 对于RS-485总线，终端电阻主要是为了匹配通信线的特性阻抗，防止信号反射，提高信号质量。 在组建RS-485总线网络时，通常使用特性阻抗为120Ω的屏蔽双绞线，由于RS-485收发器输入阻抗一般较高（例如RSM485ECHT输入阻抗为96kΩ，最多可连接256个节点），在信号传输到总线末端时会由于受到的瞬时阻抗发生突变（以RSM485ECHT为例，阻抗由120Ω变为96kΩ），导致信号发生反射，影响信号的质量。RSM485ECHT在1200m，500kbps通信速率的情况下不加终端电阻和加终端电阻的波形如图 1和图 2所示，终端电阻明显改善了信号的质量。

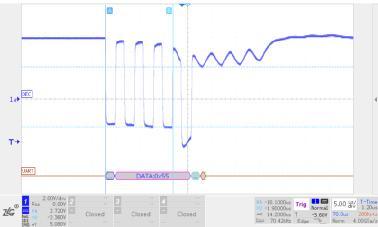

图1 RSM485ECHT 1200m 500kbps不加终端电阻

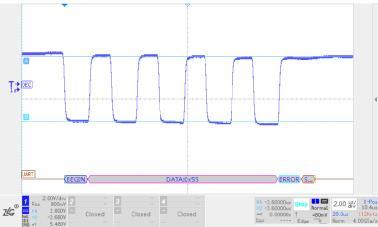

图2 RSM485ECHT 1200m 500kbps 加终端电阻
2、终端电阻带来的问题 终端电阻虽然可以提高信号质量，但还具有以下几个问题： 1）降低了驱动信号的幅值 RS-485总线上的负载越大，RS-485收发器输出差分电压幅值越低，RSM485ECHT在5m，500kbps的情况下不加终端电阻和加终端电阻的波形如图 3和图 4所示，可以看出驱动信号在增加终端电阻后降低了2V左右。

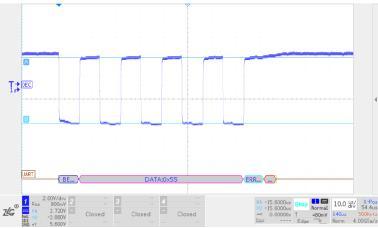

图3 RSM485ECHT 5m 500kbps 不加终端

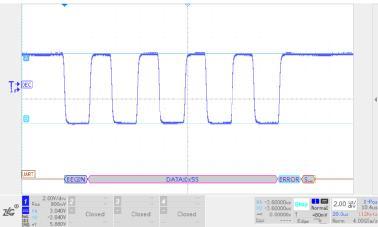

图4 RSM485ECHT 5m 500kbps 加终端 2）增大了通信线上的压降 增加终端电阻使通信线缆上的电流增大，产生了较大的压差，降低了接收端的信号幅值。RSM485ECHT在1200m,115.2kbps首端和末端的信号波形如图 5和图 6所示（0.75mm2通信线），末端信号与首端信号相比下降了0.7V左右。
图5 RSM485ECHT 1200m 115.2kbps 加终端电阻 首端波形
图6 RSM485ECHT 1200m 115.2kbps 加终端电阻 末端波形 3）增大了收发器的功耗 增加终端电阻对于接收状态时的工作电流影响不大，但会大大增加驱动状态时的工作电流。以RSM485ECHT为例，RSM485ECHT处于接收状态时工作电流为20mA左右，在驱动状态不加终端电阻时工作电流为27mA左右，在驱动状态加终端电阻时工作电流为83mA左右，可以看出终端电阻大大增加了RS-485收发器的功耗，对于有功耗要求的应用场合，应谨慎使用终端电阻。
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
