线性稳压电源是指调整管工作在线性状态下时的直流稳压电源，它是一种电源变换电路，也是电子系统的重要组成部分，其功能主要是为电子电路提供它所需要的电能。电子设备通常需要电压稳定的直流电源对负载进行供电。线性稳压电源被广泛的应用于电子电路中，虽然各种新型的稳压电路结构层出不穷，但线性稳压电源却始终是无法代替的。
一、线性直流稳压电源的工作原理1、普通电源的工作原理

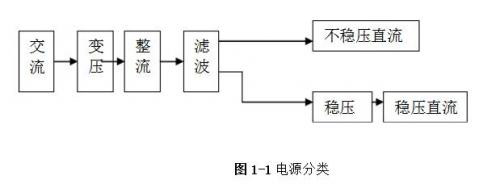

现在随着电子技术的高速发展，电子系统的应用领域也变得越来越广泛，电子设备的种类也在逐渐的不断更新、不断增多，电子设备与人们日常的工作、生活的关系也是日益密切。任何的电子设备都离不开安全有效的电源，电源是一切电力电子设备的动力源，因此它被形象地称之为“电路的心脏”。现在的生活中，各种高科技产品对电源的技术性能指标的要求更是越来越高。 电源通常可以分为交流电源和直流电源，它是任何电子设备都不可缺少的组成部分。直流电源又可分为两类［8］，即：一类是能直接供给直流电流或电压的，如电池、蓄电池、太阳能电池、硅光电池、生物电池等，；另一类是能将交流电变换成所需要的稳定的直流电流或电压的，这类变换电路统称为直流稳压电源。
现代电子设备的电路中使用了大量的半导体器件，这些半导体一般需要几伏到几十伏的直流供电电源，以便于得到其正常工作时所必需的能源。现代电子设备中使用的直流稳压电源主要分为两大类：线性稳压电源和开关性稳压电源。
线性稳压电源亦称为直流线性稳压电源，它的稳压性能很好，而且输出纹波很小，其缺点是需要使用体积和重量都比较大的工频变压器，而且稳定效率也比较低。
开关型稳压电源按照不同分类方式可以分成多种类型。按照其输出是否调整元（开关元件）等构成的其他部分隔离，这种隔离可以分为非隔离型和隔离型两类；按照开关元件的激励方式，又可以将其分成自激励和他激励两种类型；而按照电源的输入，又可分为AC/DC和DC/DC两种类型；按照开关元件的连接形式，可分成串联型和并列型两种类型。
它的优点是效率高，体积小，重量轻，但却存在着线路结构复杂、维修技术难度大等的一系列的缺点。 开关电源和线性电源的成本都随着其输出功率的增加而增长，但二者的增长速率各异。一般，当输出功率较小时，线性电源的成本相对较低。但是，当线性电源成本在某一输出功率点上时，反而高于开关电源，这一点称为成本反转点。
直流稳压电源的发展方向：智能化 、数字化、模块化、绿色化［11］。20世纪末，各种有源滤波器和有源补偿器的诞生也为21世纪批量生产各种绿色直流稳压电源产品奠定了基础。
线性直流稳压电源的工作原理 线性稳压电源是指调整管工作在线性状态下的直流稳压电源，是一种电源变换电路，是电子系统的重要组成部分，其功能是为电子电路提供它所需要的电能。

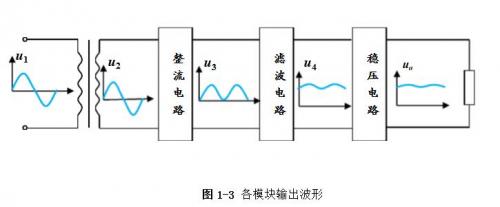

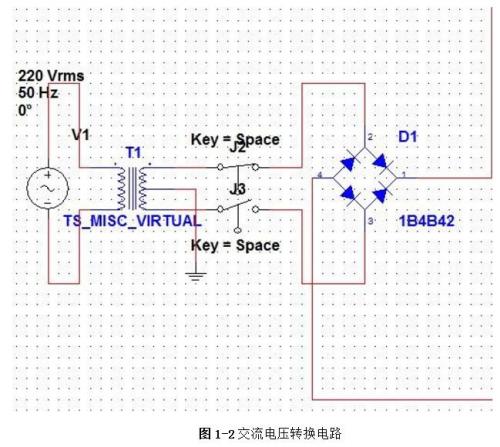

当接入220V/50Hz的市电后，先经过变压器，将220V的交流高电压转换为低电压输出到整流桥，经过整流桥的整流作用输出脉动较大的直流电，接入到滤波电路中，再利用储能元件电容两端的电压不能突变的特性， 滤掉整流电路输出电压中的交流成份，保留其直流成份，最后得到平滑的输出电压。

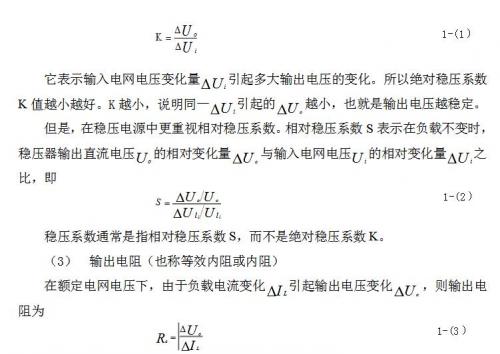

线性直流稳压电源设计指标 （1） 电网调整率 它表示输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。一般稳压电源的电网调整率等于或小于1%、0.1%，甚至0.01%。 （2） 稳压系数 稳压系数有绝对稳压系数和相对稳压系数两种。绝对稳压系数表示负载不变时，线性直流稳压电源电路设计方案详解

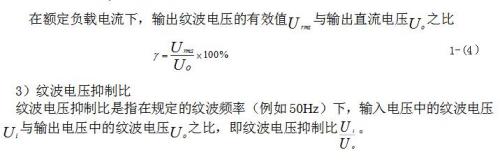

（4） 纹波电压 1）最大纹波电压 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值大小，通常以峰—峰值或有效值表示。 2）纹波系数γ
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
