随着智能终端设备发展需求，其功能越发增多，但体积逐渐减小，使用时间也要长。鉴于此，诸如智能手机和平板电脑应用处理器需要更小尺寸的电源和更高的输出电流和效率，以最大限度延长电池寿命。产品设计人员迫切需要这种解决方案，从而应对这些挑战。

瑞萨电子针对上述问题，推出了三款多路输出多相降压电源管理PMIC—ISL91302B、ISL91301A和ISL91301B，可为智能手机和平板电脑应用处理器提供最高效的电源管理，同时具备最小的展板体积。另外还可以为人工智能（AI）处理器、FPGA和工业MPU提供电源管理，非常适合为固态驱动器（SSD）、光收发器和各种消费类电子产品，以及工业和网络设备中的各路负载供电。

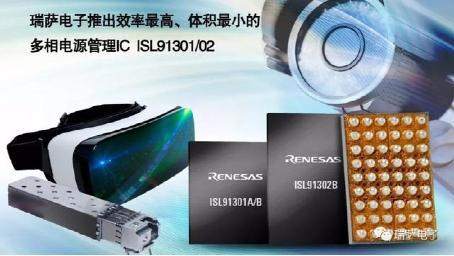

图1 瑞萨电子推出效率最高、体积最小的多相电源管理IC ISL91302B, ISL91301A/B

三款电源管理PMIC都可以在全负载电流范围内动态改变工作的相数以获得最佳效率，其超低的静态电流、优异的轻载效率、高稳压精度和快速动态响应的特性，使得电源设计人员，可以更轻松地采用薄型电感器、小型电容器，以及少量无源元件设计出电源方案，从而解决最棘手的印刷电路板布局问题、动态扩展性能，并延长电池运行时间。

产品优势

瑞萨的多路输出多相降压电源管理中，ISL91302B双/单输出多相PMIC可提供高达20A和94％的峰值效率，而ISL91301A三路输出PMIC和ISL91301B四路输出PMIC均可提供高达16A的峰值效率，并具有94％的峰值效率。

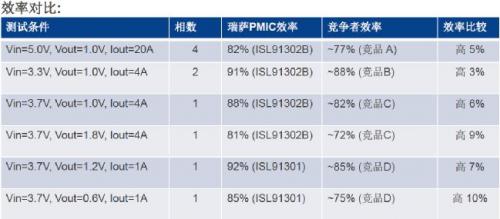

图2：ISL91302B和ISL91301A/B三款PMIC与竞品效率对比

ISL91302B和ISL91301A/B三款PMIC均支持输出电压远端反馈，输出均有动态电压调节DVS，具有全面的保护功能，如过压保护、欠压保护、过电流保护、一次性可编程等。芯片支持I2C和SPI通信协议，可编程频率为2MHz~6MHz。另外它们还具有超小的芯片尺寸和很高的电源效率，可以提供多种封装尺寸，用于各种产品电路尺寸需求。主要特性如下：

l紧凑PCB，轻薄方案

– 4输出/相的解决方案套件总尺寸为7×10mm2

– 小型WLCSP封装

– 4Mhz频率支持?外壳尺寸小于2×2×1mm的感应器

– 瞬态快速?输出电容器更少

– 补偿、输出电压设置等无需外部组件, VOUT设置等

l高效率

– 91%峰值效率3.3V输入，1.0V/4A输出

l设计便捷-无需电路板级设计

– 内部补偿–无需设计补偿

– 各电源管理DC/DC预设必需的输出电压以及电压排序等

l多种封装选择

– WLCSP，间距为0.4mm，量产

– BGA间距为0.8mm，提供样片（ISL91302B）
