J-K触发器组成分频、计数电路图讲解 – 消费类电子电路图

6 月 9, 2019

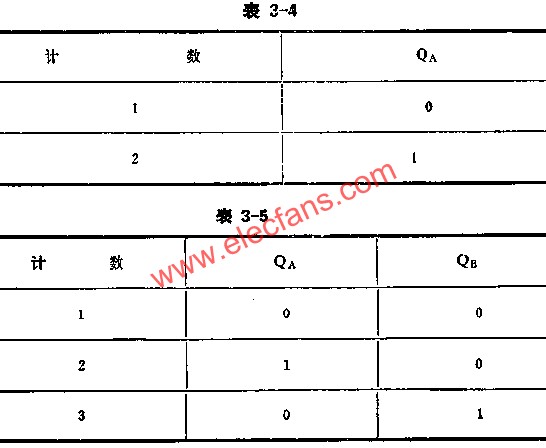

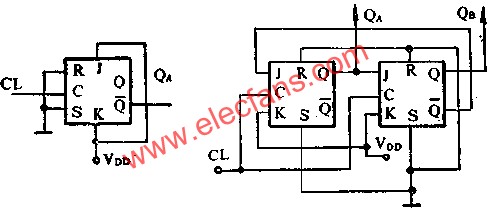

图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。

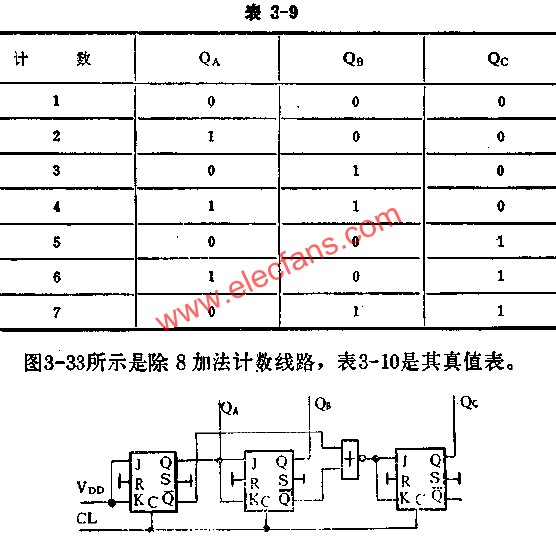

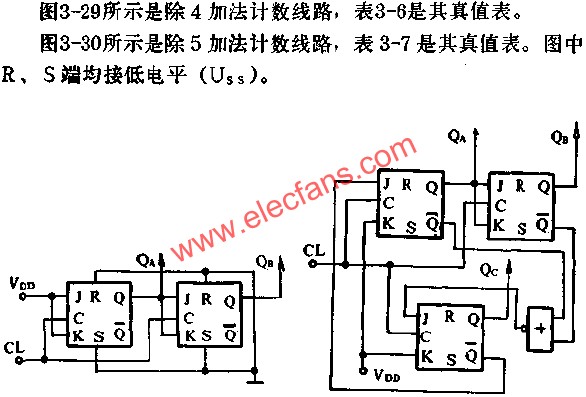

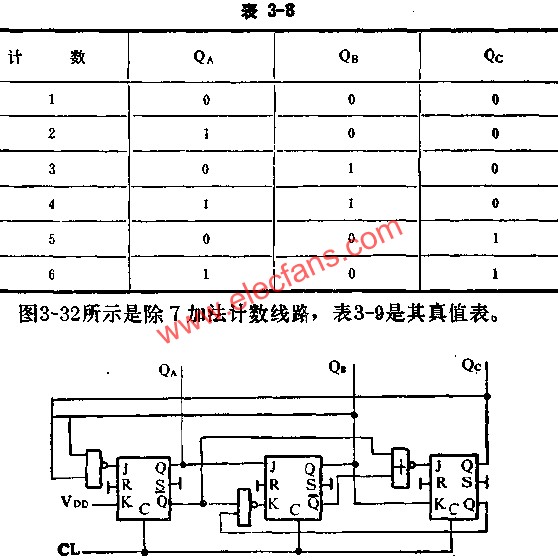

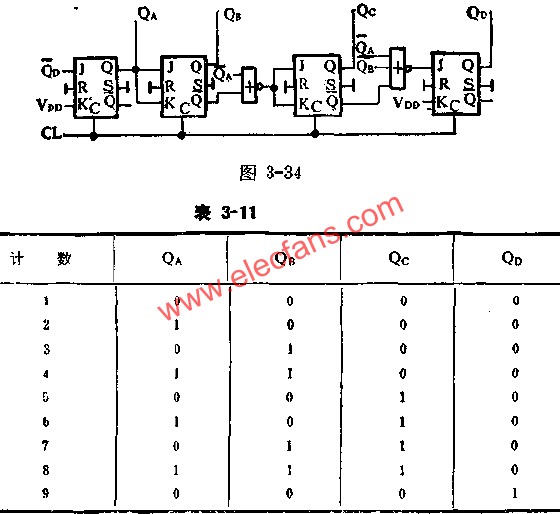

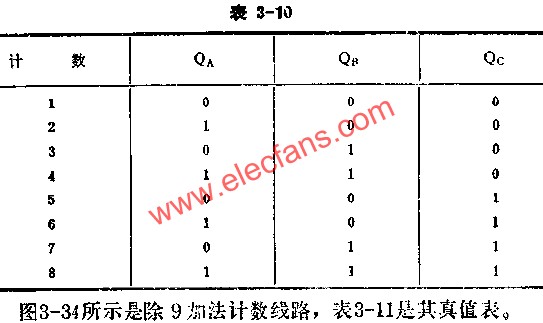

图B所示是除3加法计数线路,表B是其真值表。


。 (本文来源网友上传,如有侵权,可联系管理员删除)
