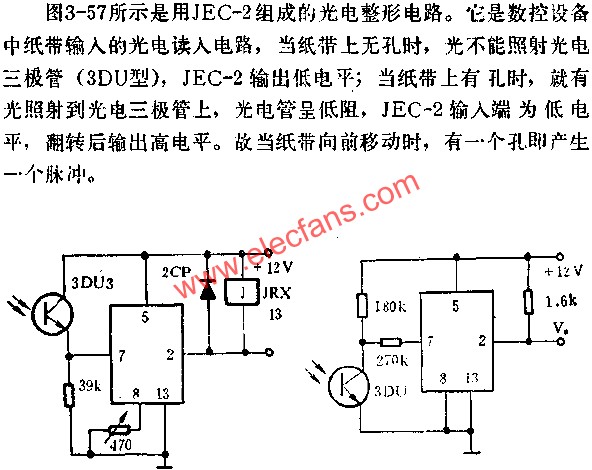

图中所示是用JEC-2组成的光电控制电路。当没有光照射到光电三极管3DU3时，输入端无电压，JEC-2处于稳态，继电器J不吸合；当有光照射光电三极管时，3DU3导通，触发JEC-2翻转，继电器吸合，起到光电控制的作用。在简单的光电自动控制中应用较为理想。
