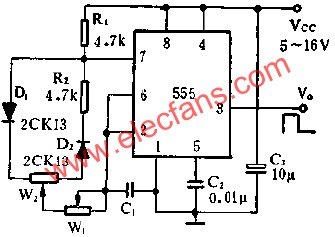

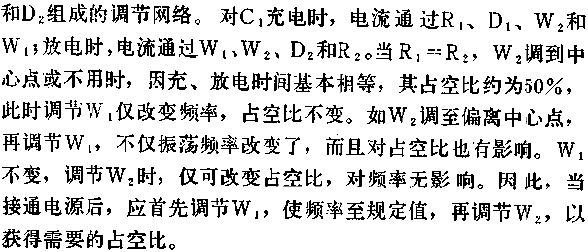

图中所示电路是一个稍加变化的多谐振荡器电路，它具有占空比连续可调的优点。为了能连续调节占空比，并能调节振荡频率，可在555的第6脚和第7脚之间接上W1、W2、R2、D1
。 （本文来源网友上传，如有侵权，可联系管理员删除）
