海燕CS37-2型彩色电视机行输出电路

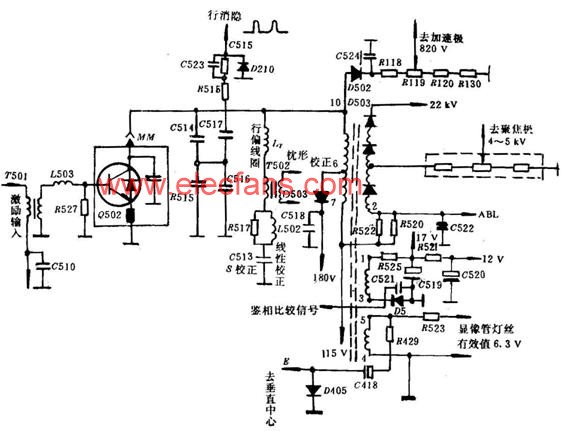

图8-33是海燕CS37-2型彩色电视机行输出电路图, 115V电源接在变压器7端上。 它的行输出管与阻尼二极管封装在同一壳内, 还包括一逆程电容, 在射极还串有一个10Ω左右的电阻, 起保护作用, 同时又起反馈作用。行输出级除提供行偏转线圈所需的锯齿电流外, 由D210对行反峰电压削波整形后至视放作为行消隐脉冲。
同时, 还要供给鉴相器一个行逆程脉冲作比较信号, 由逆程变压器第三端送出 还要供给显像管灯丝电压, 从逆程变压器4、5端输出, 这两端送出的峰峰值为22～25V的行脉冲, 其有效值为6.3V 还有7种直流电压: 22kV至显像管第二阳极4～5kV至显像管聚焦极 800V左右直流电压作为加速电压180V同D503整流, 作为视放输出级电源17V由D504对负极性行脉冲电压整流而得, 作为电视机B3电源 降压后成为12V电压作为电视机B2电源 还有D405钳位输至垂直中心调整, 其电压约零点几伏。
逆程变压器第二端还接有ABL电路, R522、 R520作为ABL电路的取样电阻。 该行输级是典型的, 其原理与前述的相同。 行偏转支路各元件作用前面已介绍。 L503、 R527为低通滤波器, 滤除激励信号中的高频成分。 为了防止脉冲辐射, 在行输出管各电极引出线均串入小磁环。
