本电路通过温度的变化可以对用电设备进行控制其运行的状态。

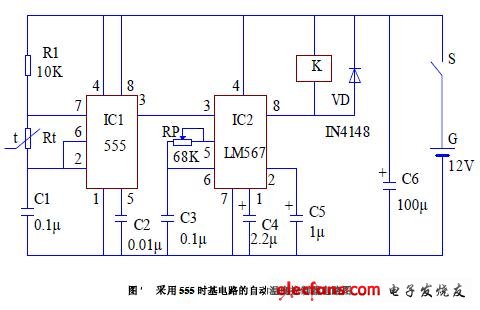

IC1 555 集成电路接成自激多谐振荡器，Rt 为热敏电阻，当环境温度发生变化时，由电
阻器R1、热敏电阻器Rt、电容器C1 组成的振荡频率将发生变化，频率的变化通过集成电
路IC1 555 的3 脚送入频率解码集成电路IC2 LM567 的3 脚，当输入的频率正好落在IC2
集成电路的中心频率时，8 脚输出一个低电平，使得继电器K 导通，触点吸合，从而控制设备的通、断，形成温度控制电路的作用。
