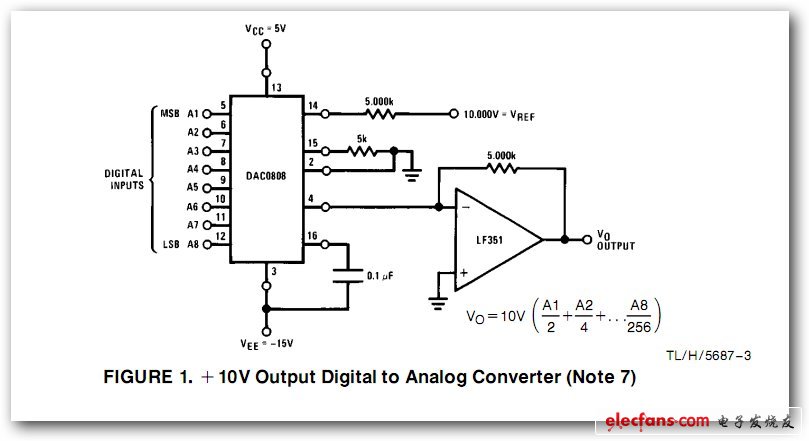

首先是来自DATASHEET的典型电路。
这个就按照接就行了。VO的输出公式也给出了的。

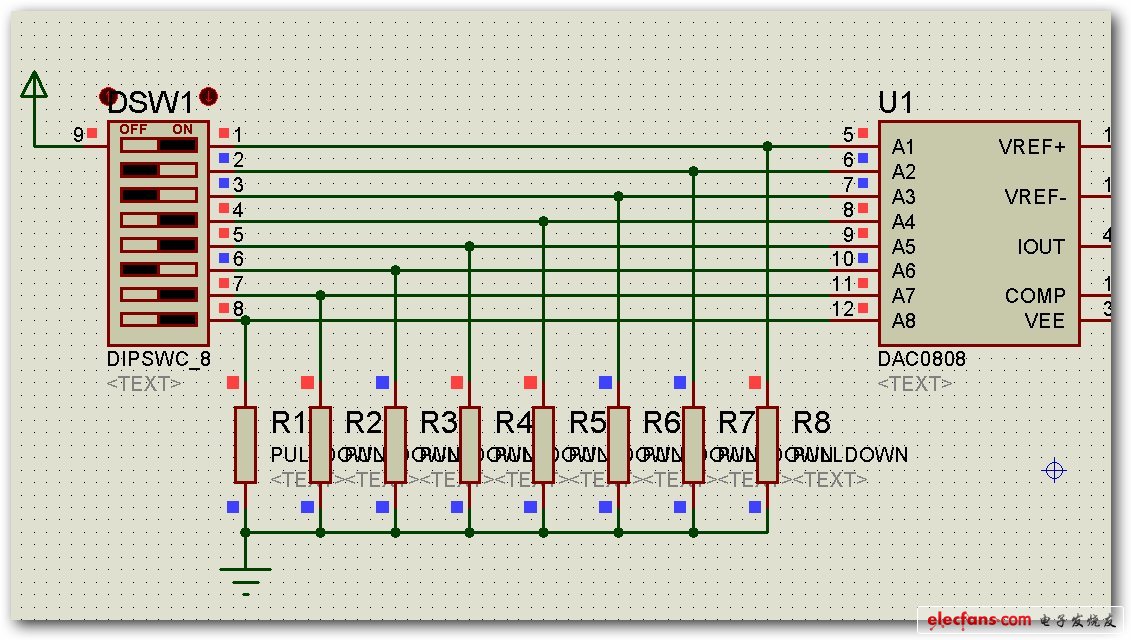

第二步就是左边的控制部分。
下面用了PULLDOWN，因为这个东西用起来很方便，不用考虑阻值，只考虑电平特性。
正如前面发现的PULLUP一样。

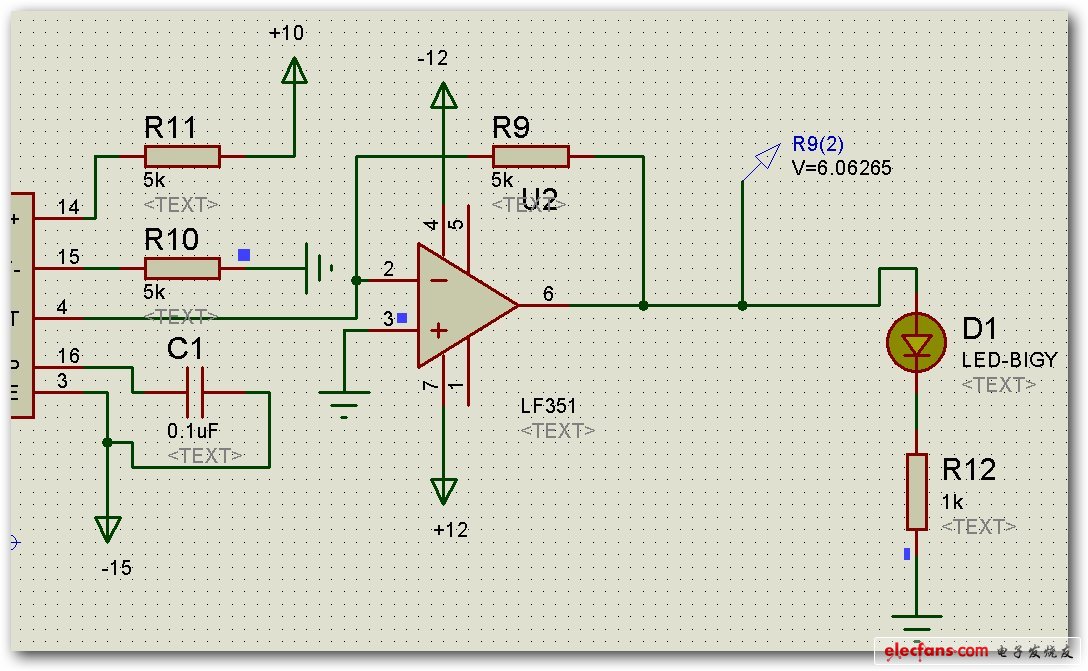

右边的图是
主要还是参照典型电路把DAC0808接好。
最右边这个接地电阻。。其实是比较重要的东西。。一开始居然忘了。。
搞得电压探针测出来的值一直有问题，怎么换开关都是2点几的样子。。
因为LED导通后，把电压钳在那里了。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
