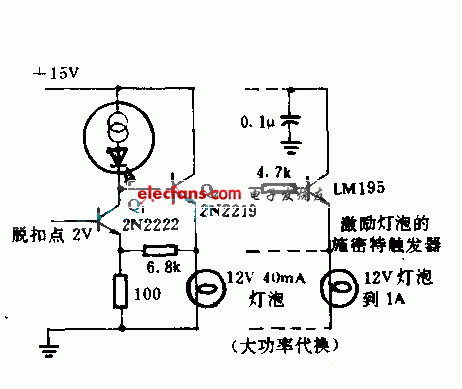

有源负截电路简要介绍：
Q1,Q2构成施密特触发器,恒流发光二极管NSL4944当作集电极负载提供12V、40mA的输出。当灯泡与Q2不导通时，发光二极管的大部份电流流经100Ω的电阻，使电路的触发电压限定在2V。当控制信号使Q1饱和时，Q2给灯泡提供约1V的电压，起预热的作用，又可以减少启动电压时，Q2导通，灯光发光。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
