电路原理：电路中由IC1555于47UF电容器三路输出，CD4022工作原理是：在EN脚接地，CL脚输入方波脉冲，R脚为零电平情况下，设芯片的初始输出为Q7Q6Q5Q4Q3Q2Q1Q0=0 0 0 0 0 0 0 1，则输出将随方波脉冲做表6-1所示的变化。
八路输出端依次为高电平，每个输出端为高电平，持续时间为一个脉冲周期。由于R的消零端，在任意一个方波到来时刻，如果R=1，都会使输出立即回复为处事状态。根据这一特性，我们将Q3输出端接到R脚上，则CD4022输出将随输入脉冲按表6-2规律变化。

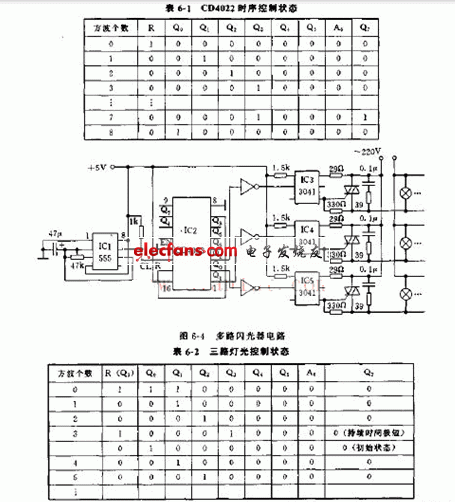

多路闪光器的电路如图6-4所示，它可使其控制的几路灯光依次闪亮，且闪亮的周期连续可调，它最多可以控制八路灯光，可用于家庭，商店及娱乐场所灯光装饰。
