一种间歇时间可调的555定时器 – 定时器电路图讲解

5 月 25, 2019

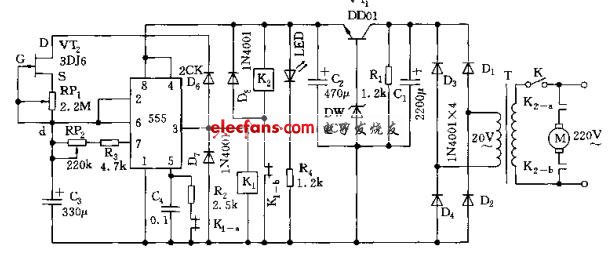

该定时器包括交流降压,整流,稳压电路和一个具有恒流源的无稳态多谐振荡器及继电器控制电路等。本电路用于控制电机,每1~2小时接通1~3分钟,工作时间和停转时间可独立调节。 如图为555构成的间歇时间可调的定时器电路。

电路图

。 (本文来源网友上传,如有侵权,可联系管理员删除)
