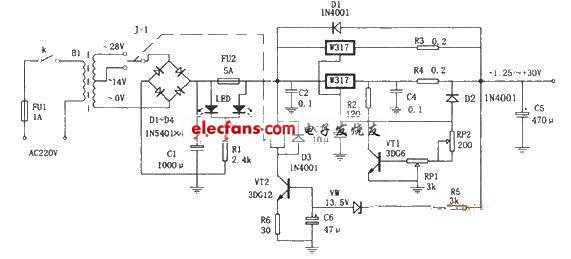

本电源以LM317为稳压器件，用自适应切换电路根据输出电压的高低自动切换输入电压，以减小输入与输出电压的压差，降低电源本身的功耗。其中VT2、VD5、VW、R5、R6、C10及继电器K构成自适应切换动作电路，当输出电压Vo低于14V时，VW因击穿电压不够而截止，无电流通过，VT2截止，K不动作，其触点K-1处于常闭状态，变压器的次级14V交流电接入稳压电路。反之，当输出电压大于14V时，VW击穿，VT2导通。K得电，K-1动作,将28V交流电压接入稳压电路。从而保证了输入与输出压差不超过15V。本电路的输出电压为1.25～30V连续可调，输出最大电流为3A。如图所示为基于LM317的自适应可调稳压电源电路:
