CD4060构成的精确长延时原理电 – 定时器电路图讲解

6 月 28, 2019

  一、CD4060构成的精确长延时原理电路工作原理

  通电后,时基振荡器震荡经过分频后向外输出时基信号。作为分频器的IC2 开始计数分频。当计数到10 时,Q4 输出高电平,该高电平经D1 反相变为低电平使VT 截止,继电器断电释放,切断被控电路工作电源。与此同时, D1 输出饿低电平经D2 反相为高电平后加至IC2 的CP 端,使输出端输出的高电平保持。电路通电使IC1、IC2 复位后,IC2 的四个输出端,均为低电平。而Q4 输出的低电平经D1 反相变为高电平,通过R4 使VT 导通,继电器通电吸和。这种工作状态为开机接通、定时断开状态。

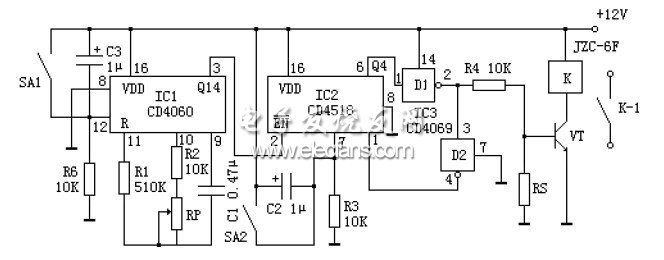

CD4060构成的精确长延时原理电路

。 (本文来源网友上传,如有侵权,可联系管理员删除)
