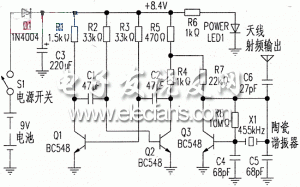

电路分成两部分．第一部分是两个晶体管(Q1和Q2)组成的多谐振荡器，产生约500Hz的方波，第二部分在晶体管(Q3)集电极和基准之间接一个455kHz的陶瓷谐振器(x1)，构成相移振荡器，通常叫皮尔兹振荡器。R7(22kΩ)作为Q3集电极的负载电阻连接到分压电阻R4和R5的结点上，并由Q2驱动，这样就用多谐振荡器改变455kHz振荡的电流，实现了对455kHz信号的振幅调制。455KHz中频信号发生器原理图：
