由运放组成的呼吸灯电路的效果图演示_基础硬件电路图讲解

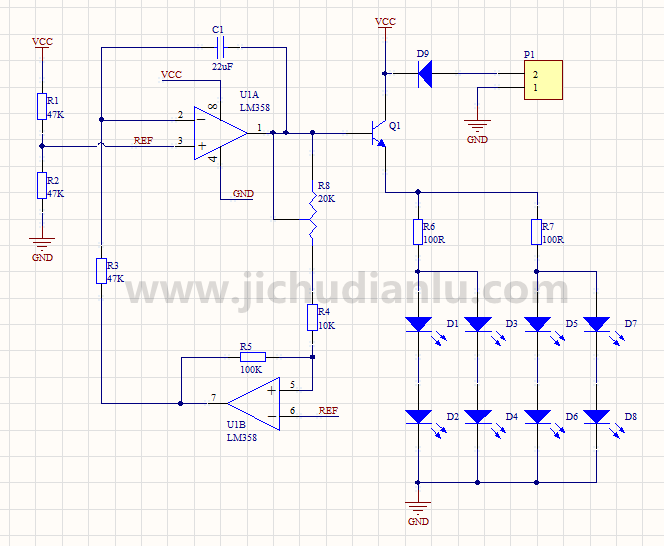

电路图：

电路功能介绍：

本例是一款呼吸灯电路，工作时，LED呈现出：暗—渐亮—亮—渐暗—暗—渐亮—亮—周期性变化效果来。

电路分解：

整个电路可分为两个部分：

一是由U1B以及外围元件组成的方波信号发生电路；

二是由U1A以及外围元件组成的三角波发生电路；

整个电路工作过程：

电路中运放是LM358，它内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式。

本例是工作在单电源模式下，VCC的工作电压可用9V～12V的电源。

网络节点REF是电阻R1,R2的分压后的基准电压，如果VCC为12V时，REF的电压为固定的6V。

1、电路上电后，U1B的6脚为REF，5脚接至U1A的输出，也就是说U1A的输出是U1B的同相输入信号。

2、当U1B的同相输入信号电压等于REF时，那么U1B将会出现翻转，由0翻转至VCC或者由VCC翻转至0；我们假设此时U1B输出为VCC，高电平。

3、当U1B输出高电平后，U1A的反相输入电压为VCC，要比REF大，所以U1A会出现翻转，输出低电平，但由于电容C1的存在，U1A的输出会由VCC慢慢的往下降。

4、由于U1A的输出接至U1B的同相输入端，所以U1B的5脚电压也由VCC慢慢往下降，当降至与REF相等时，U1B的输出翻转，输出低电平。

5、当U1B输出低电平后，U1A的同相输入端电压要比反相端电压高，所以U1A输出高电平，但由于电容C1的存在，电压会缓慢升高。

6、当U1A的输出升高到REF电压时，U1B的输出翻转变为高电平。后面整个电路反复工作在上述状态。

注意：

我的上述分析，并没有过多的从运放的角度来分析，更多的是从比较器的方面来分析。

不懂的，可以去查找一下运放方波-三角波发生电路，然后根据运放的虚短，虚断来计算一下输出的波形的函数。

图中的电容C1也可用电解电容，用电解电容时需要注意电容的方向。当U1A要输出低电平时，电容C1右端放电；当U1A输出高电平时，电容C1右端充电，所以电解电容方向是左负右正。
