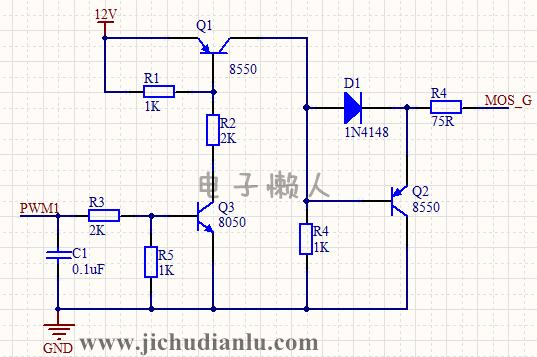

电路图：
电路图功能：
本例电路通过PWM1输出的方波脉冲可驱动MOS管的开通和关断。
电路图讲解：
电路图中PWM1外接PWM信号输入，MOS_G接MOS管的栅极，电阻R4为栅极电阻。
当PWM1信号为高电平时，三极管Q3导通，则Q1导通，Q2截止。12V电源电压经Q1，D1,R4输出至MOS管的栅极，使MOS管开通。
当PWM1信号为低电平时，三极管Q3截止，则Q1截止，Q2导通。则MOS管栅极电容通过电阻R4，Q2快速放电直到MOS管截止。
注意：
本例驱动的NMOS管，PMOS管不适用！
