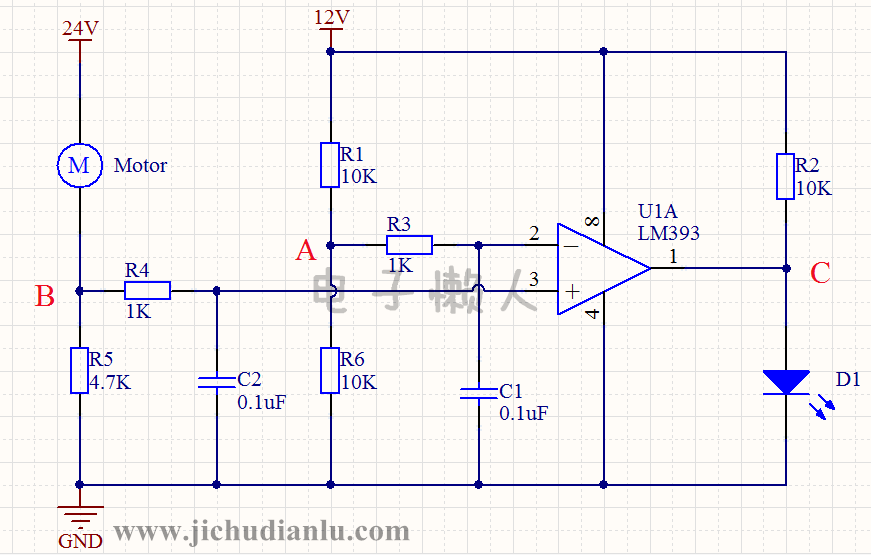

电路图：
电路功能介绍：
本例电路可实现当电机过载时，比较器输出一个高电平信号，点亮过载指示灯。
整个电路工作过程：
整个电路比较简单，有点类似前面的欠压保护电路。
首先，我们要知道电机过载与正常工作时的不同点：电流。
当电机出现过载时，电路中流过的电流要高于正常工作时的电流。根据这个现象，我们用比较器设定一个阀值，使电机正常时，比较器不发出过载信号；当电机过载，超过这个阀值时，比较器输出过载信号。
本例电路中，电阻R1和R6形成一个分压基准电路，就是我们设定的阀值电压，连接到比较器的反相输入端。
比较器的同相输入端是一个简单的电流转换电压的电路，通过R5上的电压来检测流过电机的电流。
其中R4，C2和R3，C1是两个简单的RC滤波电路。
电机正常工作时，B点电压要小于A点电压，比较器输出低电平，过载指示灯D1处于熄灭状态。
当电机出现过载时，流过R5的电流要变大，R5上的压降增大，B点电压上升，大于A点电压时，比较器输出高电平，过载指示灯被点亮。
其中LM393比较器为OC门输出，所以需要增加外部上拉电阻，其中R2就是。同时也是D1的限流电阻。
