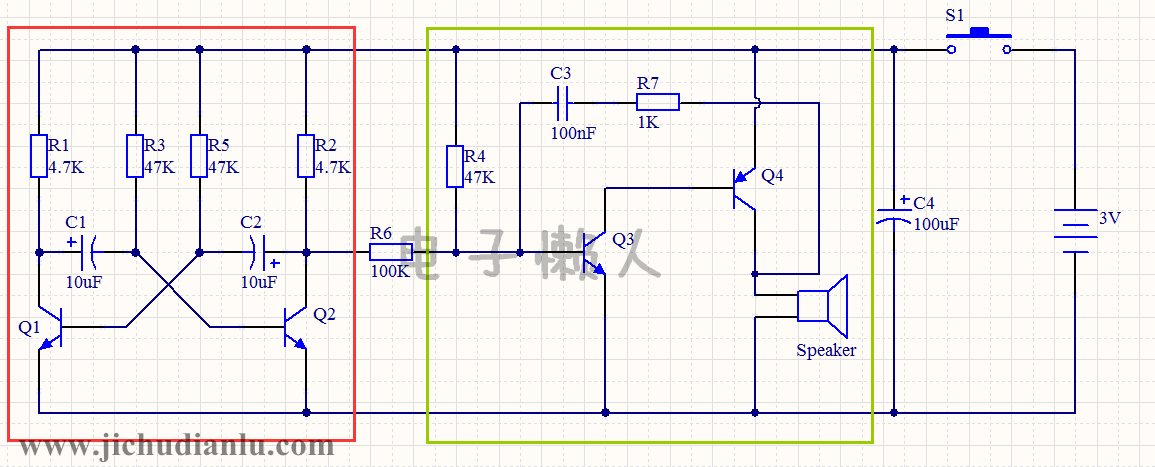

电路图：
电路功能介绍：
本电路通过按下轻触开关S1后，扬声器能发出高低两种音调的声音，有点像门铃的“叮咚”音调。
电路分析过程：
本电路可以分为两个部分：一是由三极管Q1,Q2以及外围电阻电容元件组成的无稳态自激多谐振荡器，如图中的红色区域部分；二是由三极管Q3,Q4以及外围电阻电容元件组成的互补型自激音频振荡器，如图中的绿色区域部分。
1、电源上电后，当按下轻触开关S1时，无稳态振荡器和音频振荡器都同时通电工作。其中Q1,Q2三极管交替的导通与截止。三极管Q3,Q4同时导通与截止。关于这两个振荡器的具体分析过程可参考前面的相关实例。
2、当三极管Q2截止时，连接到三极管Q3的基极电阻为R2+R6与R4的并联值，这个值与电容C3组成的时间常数值较小，所以在三极管Q2截止时，互补型音频振荡器发出高音调的声音。
3、当三极管Q2导通时，连接到三极管Q3的基极电阻为R4，R4的阻值要比R2+R6与R4的并联值要大，所以R4与电容C3的时间常数也较大。因此在三极管Q2导通时，互补型音频振荡器发出低音调的声音。
4、根据三极管Q2的不断的导通与截止，扬声器能连续的发出这两种不同音调的声音。
注意事项：
在本例中的无稳态多谐振荡器中，C1,C2用的是电解电容，那么根据之前对无稳态电路的分析过程中，C1,C2是要反向充电的，但是这两个电路又是电解电容，是不是有点矛盾？
根据电解电容的特性，电解电容反向使用时，电容漏电流很大，反向耐电压能力很小，而且很容易出现电解电容“爆炸”的风险。但是本例电路中，电解电容反向充电的最大电压只有0.7V（因为接到三极管的基极，所以这个电压会被钳位到0.7V），这个电压很小，所以电解电容在本电路中是可以承受的。但是在其他的场合，电解电容的反向不能充电！
