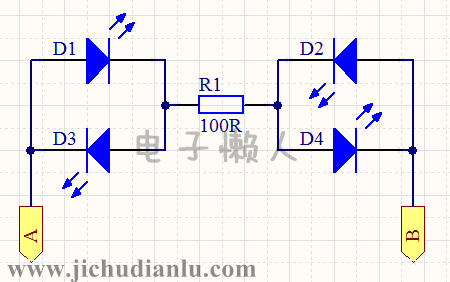

电路图：
电路图功能：
本例电路可根据发光二极管的指示作用来判断电池的极性。
电路图讲解：
整个电路非常简单，A和B两个探头，不管谁接正，谁接负，根据电流的通路，都会有不同的发光二极管被点亮。利用这点来判断电池的极性。
比如，当AB接上电池后，发光二极管D1,D4被点亮；D2,D3熄灭，表示A为正，B为负。若D1,D4熄灭；D2,D3被点亮，则表示B为正，A为负。
