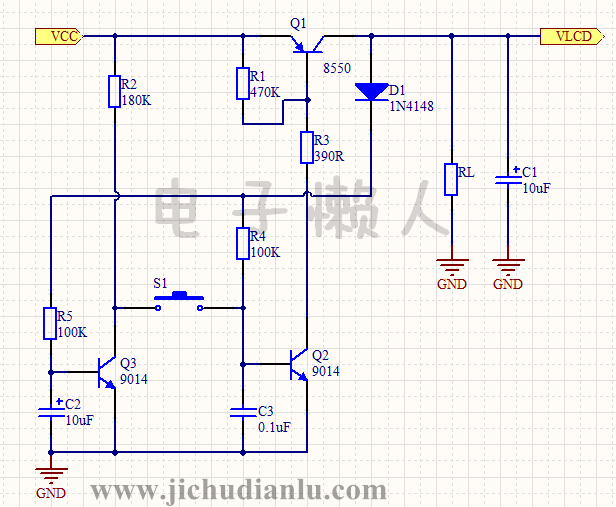

电路图：
电路功能：
本例电路通过3个三极管和一个按键实现单键开关机功能。
整个电路的工作过程如下：
电路上电，且按键S1没有被按下时，电路的初始状态如下：
三极管Q1,Q2,Q3都是截止状态，负载RL上没有电压，电容C1,C2,C3上也没有电压。
当按键S1按下时，电容C3通过电阻R2开始充电，当充电电压上升到0.7V以上时，三极管Q2饱和导通，使三极管Q1的基极电压被拉低，PNP三极管Q1也开始导通，负载RL得电，电路开机。
同时，负载电源电压经二极管D1反馈到三极管Q2，Q3的基极。
二极管D1经电阻R4继续给电容C3充电，维持Q2的导通，这样即使按键S1松开后，电路还是能保持开机状态。
二极管D1经电阻R5给电容C2充电，最后使Q3也开始导通，将开关S1的左端拉低为低电平，为电路关机做好准备。
当电路需要关机时，按下开关S1，电容C3通过开关S1，Q3快速的放电，使Q2截止。Q2截止后，Q1的基极电位上升，Q1也会截止，负载断电。完成关机动作。
电路关机后，电容C2通过Q3的发射结慢慢的放电使Q3截止，恢复到初始状态，为下一次开机做准备。
电容C1为负载电源的滤波电容。
注意：
电容C2比电容C1的容值大，这样可以避免误关机。误关机的原理大家自己想一下。
