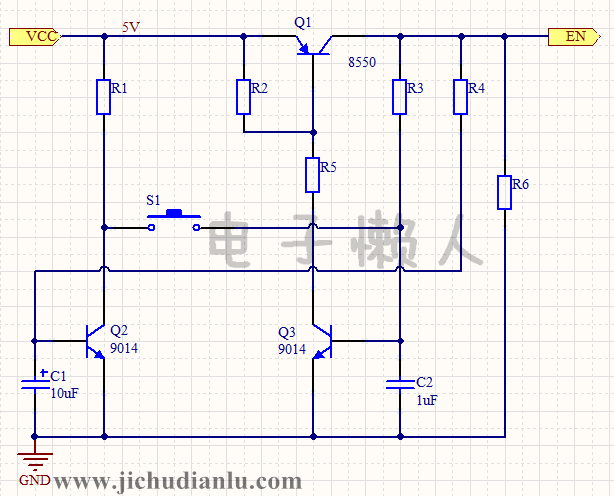

电路图：
电路分析过程：
其实，本例电路与上例 单键开关机电路3 是一样的。所以对于理解了上例电路的童鞋来说，这个基本略过了。
对于不理解的，再按照 单键开关机电路3 里面的分析过程自己分析一遍。
另外，本例电路并没有给出电阻的参数，所以我设定了一个5V的输入电源，然后为自己设定电阻的参数，并可以尝试仿真或者实际制作出来。
仿真的工具可以选择proteus或者multisim，仿真的要点就是在于选择电阻的参数了。这里不需要我们去像书本一样去计算。我们先估计一下电阻的阻值范围，先选取一个你看顺眼的值，然后去调整，仿真，再调整，直到输出正确结果。当然如果你懂得怎么去算，那调试的时间将会大大缩短，并且效率很高，而且知其然知其所以然！
注意：
本例使用的是三极管，所以漏电流和功耗比较大。各位可尝试修改成MOS管来实现的开关机。
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
